16路4K HDMI中控矩阵 16x16通道4K HDMI超高清分辨率带中控矩阵切换系统

4K HDMI中控矩阵

系统简介

16路4K HDMI中控矩阵是我司倾力打造的新一代4K超高清矩阵,支持HDMI1.4a标准,支持EDID管理学习;最大可支持16路4K HDMI信号输入,16路4K HDMI信号输出,分辨率可达4K@30HZ、1080@120HZ的HDMI矩阵。支持音视频同步切换,支持中控功能,适用于会议室、指挥中心、多媒体室等应用场景,直接通过手机、平板直接通过控制矩阵实现大屏场景预案切换,无需外置中控设备。外观工艺采用与苹果设备相同的喷砂氧化工艺,更显高端。

4K超高清


4K HDMI中控矩阵采用超强图像处理芯片,轻松实现4Kx2K@30Hz、1080P@120Hz、1080P3D@60Hz分辨率。

4K超高清

全硬件架构


4K HDMI中控矩阵采用全硬件架构无CPU和操作系统,接口支持热插拔,系统稳定可靠。

全硬件架构

杜比数字传输


4K HDMI中控矩阵支持LPCM 7.1CH, 杜比True HD, 杜比数字+和DTS-HD Master Audio传输。

杜比数字传输

灵活控制


4K HDMI中控矩阵支持按键,红外遥控,RS232串口,TCP/IP等多种控制方式。

灵活控制

EDID自适应


4K HDMI中控矩阵支持EDID可擦写与EDID自适应功能,更好适应现场多样化的显示设备,提高兼容性。

EDID自适应

长距传输


4K HDMI中控矩阵输入带有自动均衡,输出带有预加重功能,使用高品质HDMI2.0版本的线缆,输入/输出距离可达30米。

长距传输

时间补偿


4K HDMI中控矩阵输入支持接收延迟,有效应对当差分对线不等长时进行时间补偿。

时间补偿

系统运行拓扑图


系统拓扑图

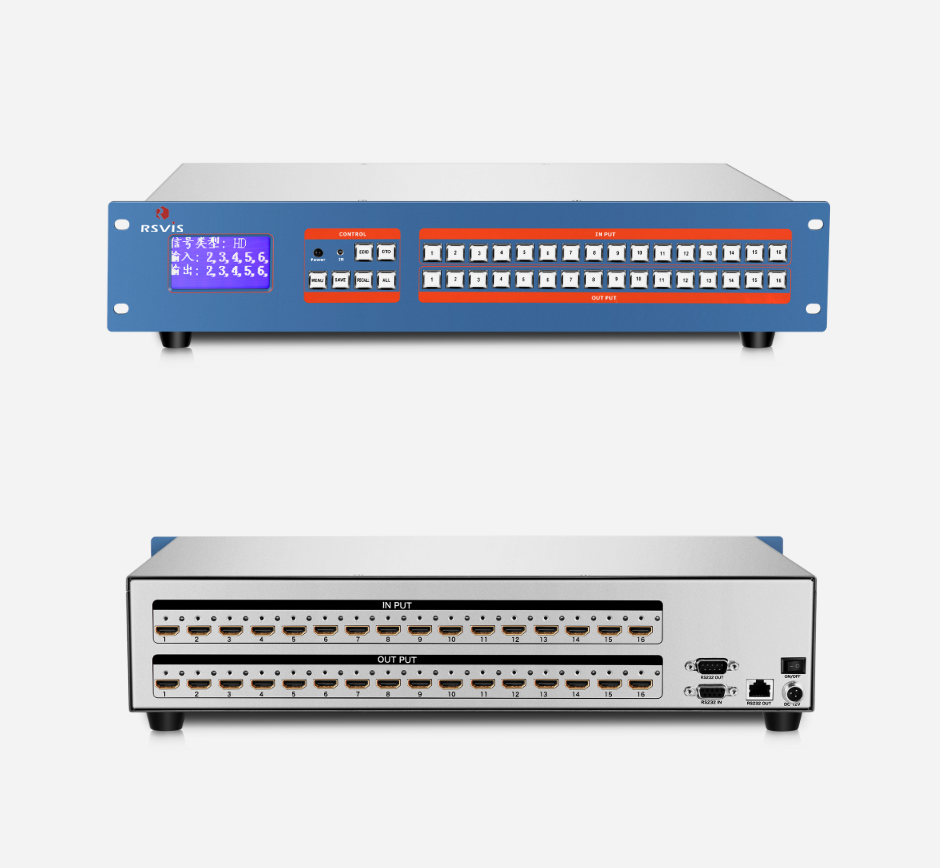

产品外观


产品外观

产品参数



产品型号 RS-MHKZ1616
输入端口 16×HDMI
输出端口 16×HDMI
支持视频分辨率 480i, 576i, 480p, 576p, 720p ,1080i, 1080p@24/30/50/60/120Hz, 4K@30Hz, 1080P3D@60Hz
控制接口 1路RS-232 IN、1路RS-232 OUT、1路RJ-45
协议标准 支持HDMI1.4a、支持EDID管理与可擦写、支持HDCP解析
色彩空间 支持RGB444、YUV444、YUV422色彩空间,支持x.v.Color扩展色域标准
静电保护 人体放电模式: ±8kV(气隙放电),±4kV(接触放电)
控制方式 按键、RS232、WEB
中控功能 支持软件控制第三方设备
电源 AC85V-265V,50Hz/60Hz
输出功率 DC:12V 3A
输入电压 电源 100VAC~260VAC, 50/60 Hz
工作温度 0ºC~40ºC/32ºF~104ºF
存储温度 −20ºC~60ºC/−4ºF~140ºF
机箱尺寸 2U
尺寸(mm) 438×250×90(mm)
产品重量 10Kg
