LED视频处理器 采用先进的控制和图像处理技术，实现信号间的切换以及画面的多层次处理，完成单画面或多画面分离、拼接和合成
系统简介
LED视频处理器是研发的多路视频和图像输入的无缝切换视音频图像处理器，可接受各种视频信号,包括VGA计算机视频、HDMI、DVI、SDI的和高标清视频。它将自动输入格式识别、先进的图像解析度转换技术和同步拼接处理技术，无缝的结合在一起，可满足高质量、视音频同步的演示需求。LED视频处理器采用先进的底板交换技术，区别于传统的总线架构，保证信号的传输和交换通过多条链路进行，避免了总线技术传输受限、死机、速度慢、不实用等诸多瓶颈，信号的处理速度与通道数量的多少无关，确保大规模图像信息的接入，即使再多的信号源，也不会影响系统的正常使用。
无缝切换
LED视频处理器支持任意通道无缝切换，图像切换无间隔、无黑屏。
淡入淡出
LED视频处理器支持任意通道淡进淡出切换效果，使切换过程不生硬，更自然。

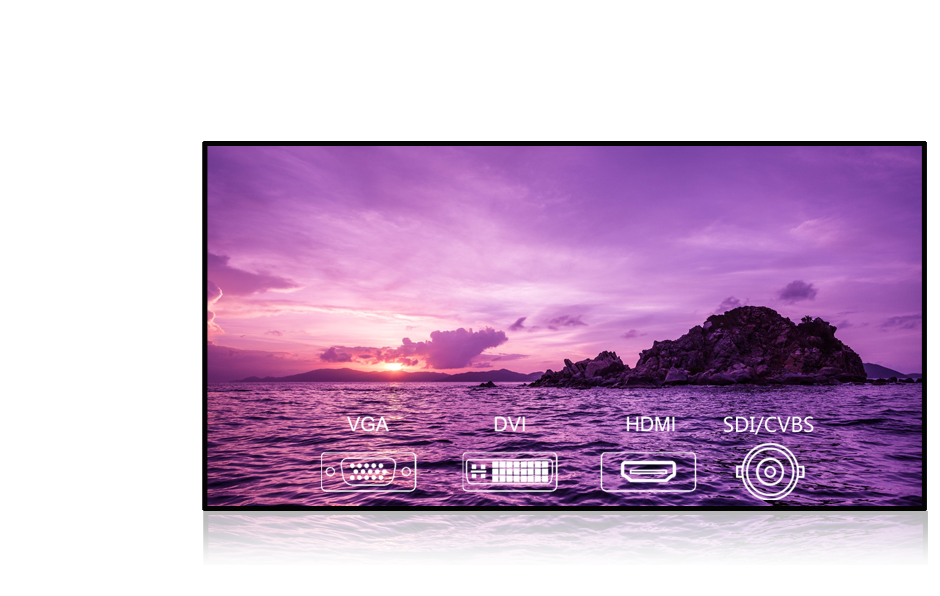

信号输入
LED视频处理器支持最大16路信号输入，输入支持HDMI、DVI、SDI、VGA、复合视频等多种信号接口。

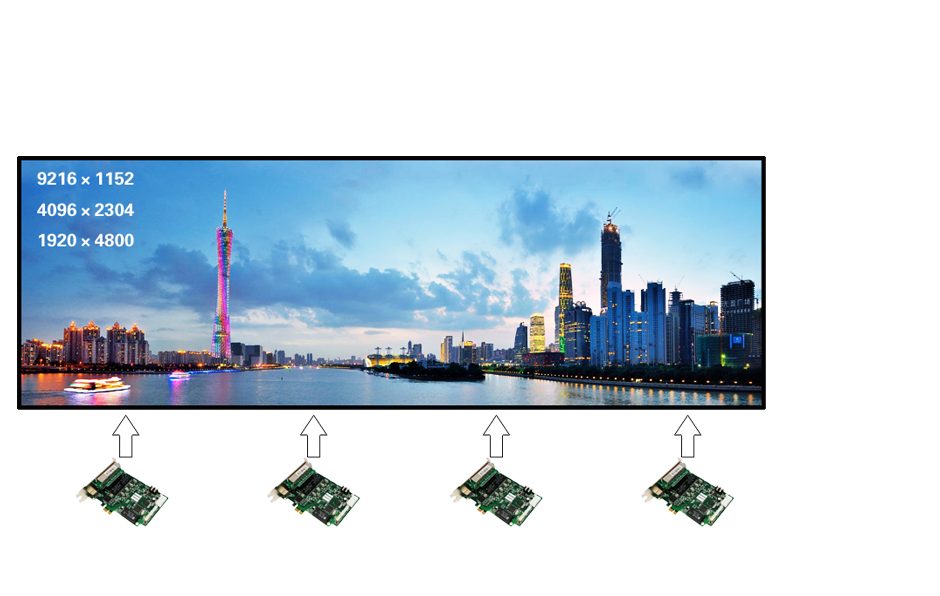

超大分辨率
LED视频处理器最大可内置4张发送卡，单台最大拼接9216×1152或4096×2304或1920×4800分辨率。
同步拼接
LED视频处理器采用强大数字处理芯片，确保输入图像实完美现同步拼接。
系统运行拓扑图

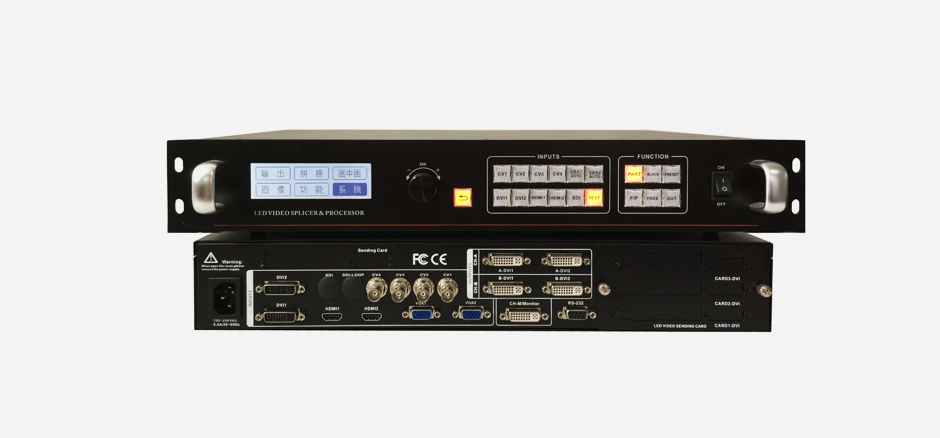

产品外观
产品参数
| 产品型号 | RS-LE1500 | RS-LE1700 | RS-LE1800 | RS-LE1900 | RS-LE2200 |
|---|---|---|---|---|---|
| 输入通道 | 5路(1×HDMI,1×DVI,1×VGA,2×CVBS) | 7路(1×HDMI,1×DVI,2×VGA,2×CVBS,1路SDI选配) | 8路(1×HDMI,2×DVI,2×VGA,3×CVBS) | 9路(1×HDMI,2×DVI,2×VGA,3×CVBS,1×SDI) | 13路(4×DVI,4×VGA,4×CVBS,1×SDI选配) |
| 输出通道 | 2路(2×DVI) | 3路(2×DVI,1×VGA) | 2路(2×DVI) | 2路(2×DVI) | 12路(8×DVI,4×VGA) |
| 机箱尺寸 | 506x250x50mm | 506x250x50mm | 506x250x50mm | 506x250x50mm | 506x250x88mm |
| 输出分辨率 | 1024×768,1920×1080,2304×1152, 1280×720,1920×1200,2560×816, 1280×1024,1024×1280,1280×720, 1440×900,1536×1536,1920×1080, 1600×1200,2048×640,1024×1920, 1680×1050,2048×1152 |
1024×768,1920×1080,2304×1152, 1280×720,1920×1200,2560×816, 1280×1024,1024×1280,1280×720, 1440×900,1536×1536,1920×1080, 1600×1200,2048×640,1024×1920, 1680×1050,2048×1152 |
1024×768,1920×1080,2304×1152, 1280×720,1920×1200,2560×816, 1280×1024,1024×1280,1280×720, 1440×900,1536×1536,1920×1080, 1600×1200,2048×640,1024×1920, 1680×1050,2048×1152 |
1024×768,1920×1080,2304×1152, 1280×720,1920×1200,2560×816, 1280×1024,1024×1280,1280×720, 1440×900,1536×1536,1920×1080, 1600×1200,2048×640,1024×1920, 1680×1050,2048×1152 |
640×480,800×600,1024×768, 1280×1024,1366×768,1440×900, 1600×1200,1680×1050,1920×1080, 1920×1200,2048×1152 |
| 控制方式 | 面板按键，RS232控制 | ||||
| 电源 | AC100~240V, 50/60 Hz | ||||
| 输出功率 | 100W-200W | ||||
| 存储温度 | -20°C~+60°C | ||||
| 环境湿度 | 15%-85% | ||||
| 产品重量 | 3Kg-6Kg | ||||
