HDMI无压缩光端机 1080P无压缩HDMI带RS232、立体声音频信号光端机

HDMI无压缩光端机

系统简介

HDMI非压缩光端机是由HDMI发送器(HDMI-T)和HDMI接收器(HDMI-R)组成, 通过一芯单模光纤传输多路HDMI、Audio。 在多媒体应用系统中,往往需要把HDMI数字视频信号、音频信号、控制信号进行远距离、无失真的并行传输。使用HDMI光端机进行传输,完全解决了此类问题,传输距离1-80公里。同时,具有鼠标、键盘接口,光端机传输具有衰减小、频带宽、抗干扰性能强、安全性能高、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。非压缩HDMI光端机已经广泛应用在各大型多媒体高清显示、信息发布和新闻中心、交通诱导和信息显示系统、户外大屏显示系统、大型舞台展示和娱乐中心、电视直播、多媒体会议、军事指挥和演习等多个领域。

数字非压缩


HDMI数字光端机采用全数字、无压缩、高清传输方式,图像清晰稳定。

数字非压缩

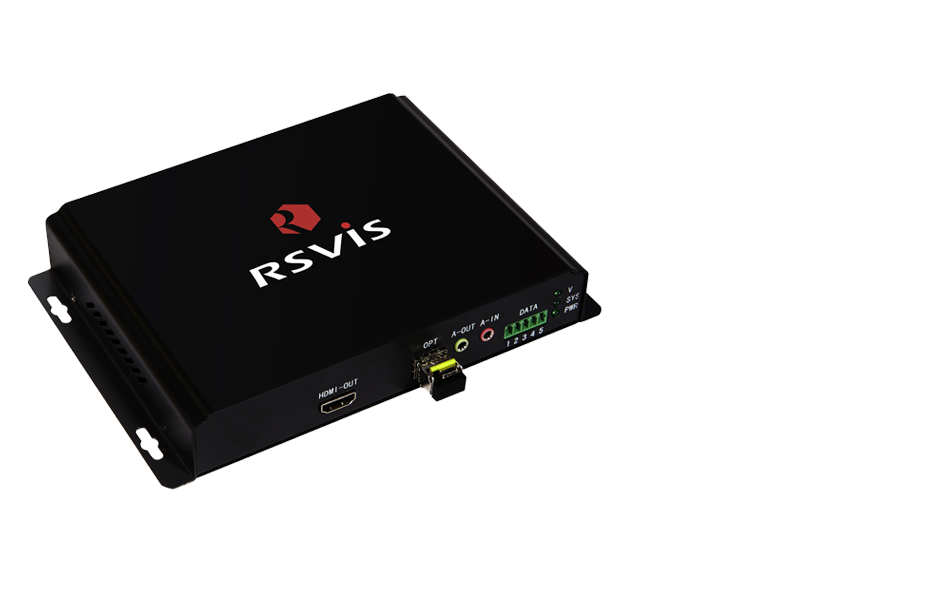

丰富的接口


HDMI数字光端机除了HDMI接口外,还支持Audio音频,RS232数据,USB数据等外部接口。

丰富的接口

高清分辨率


HDMI数字光端机支持最高1080p(1920*1080@60Hz)分辨率的信号传输。

高清分辨率

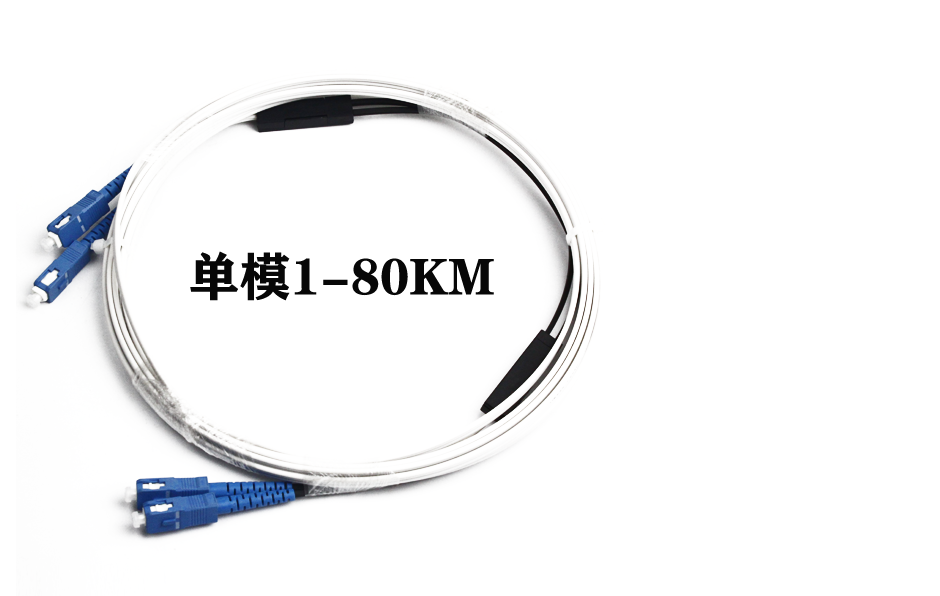

远距离传输


HDMI数字光端机支持单模0~80KM、多模0~300M的超长距离传输。

远距离传输

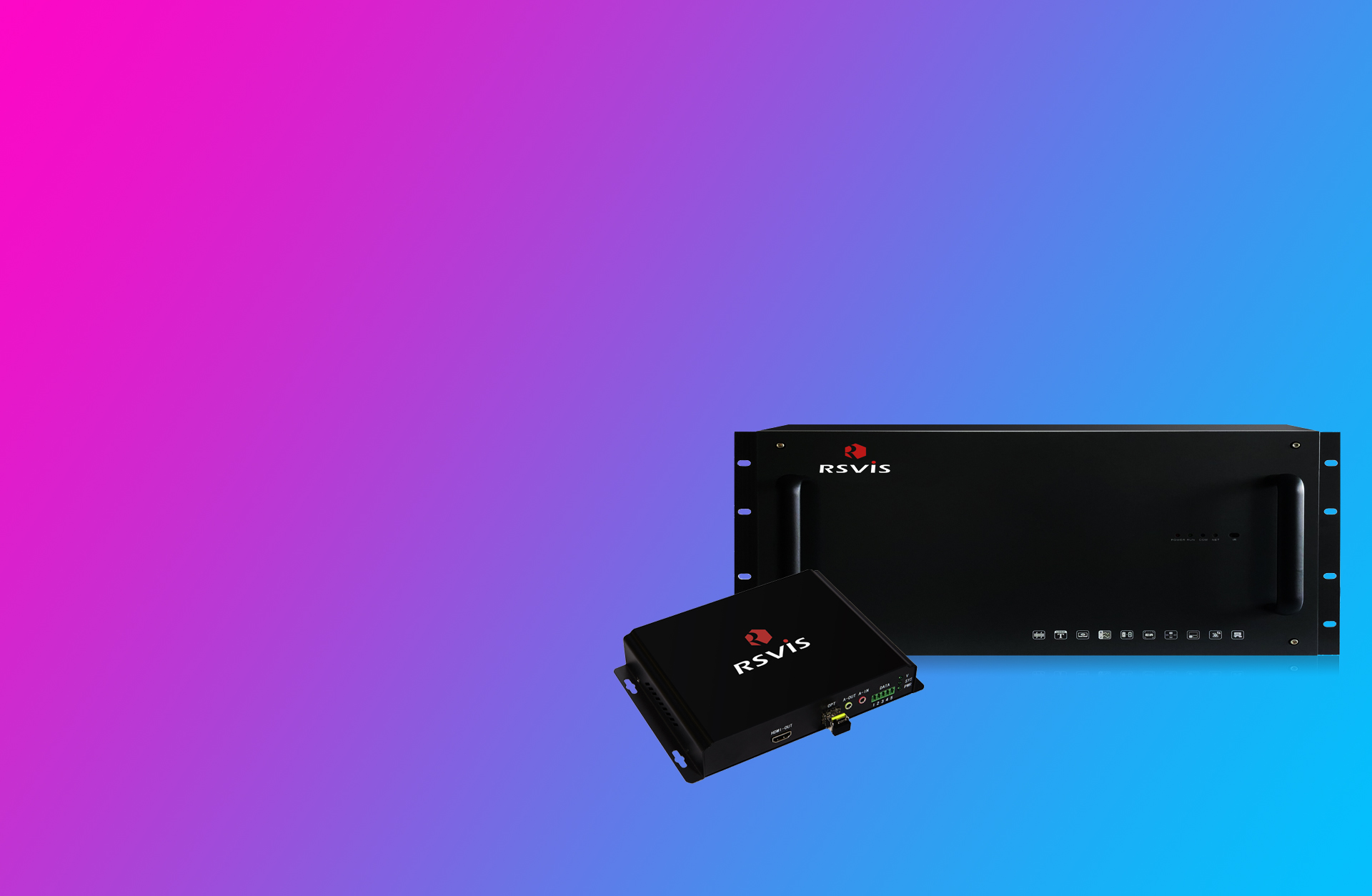

多路信号传输


HDMI数字光端机支持1-16路HDMI信号传输,可提供独立式、1U机架式和4U机架式安装规格。

多路信号传输

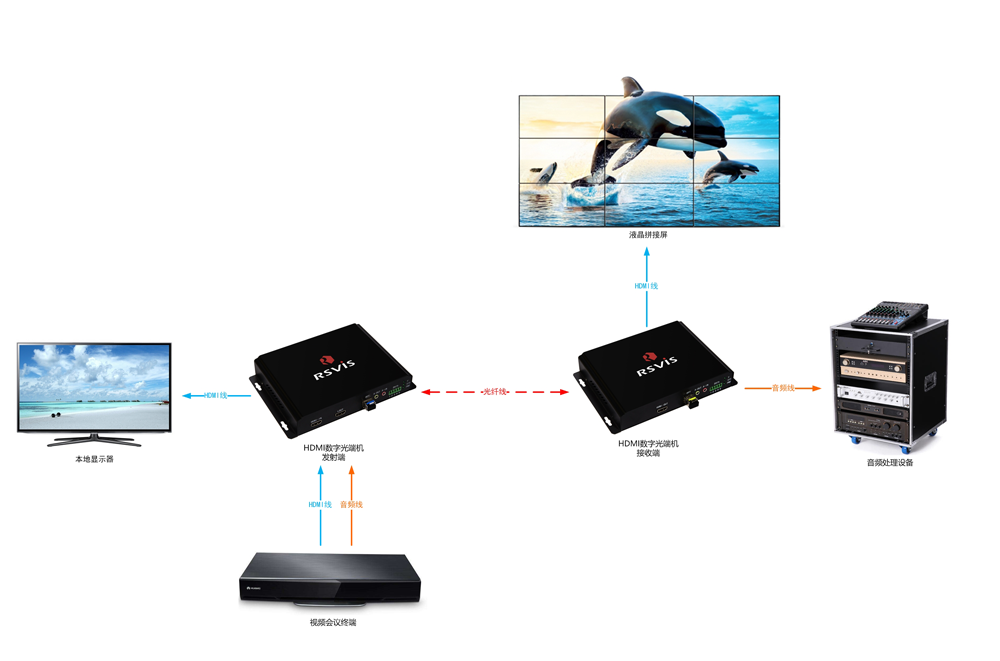

系统运行拓扑图


系统拓扑图

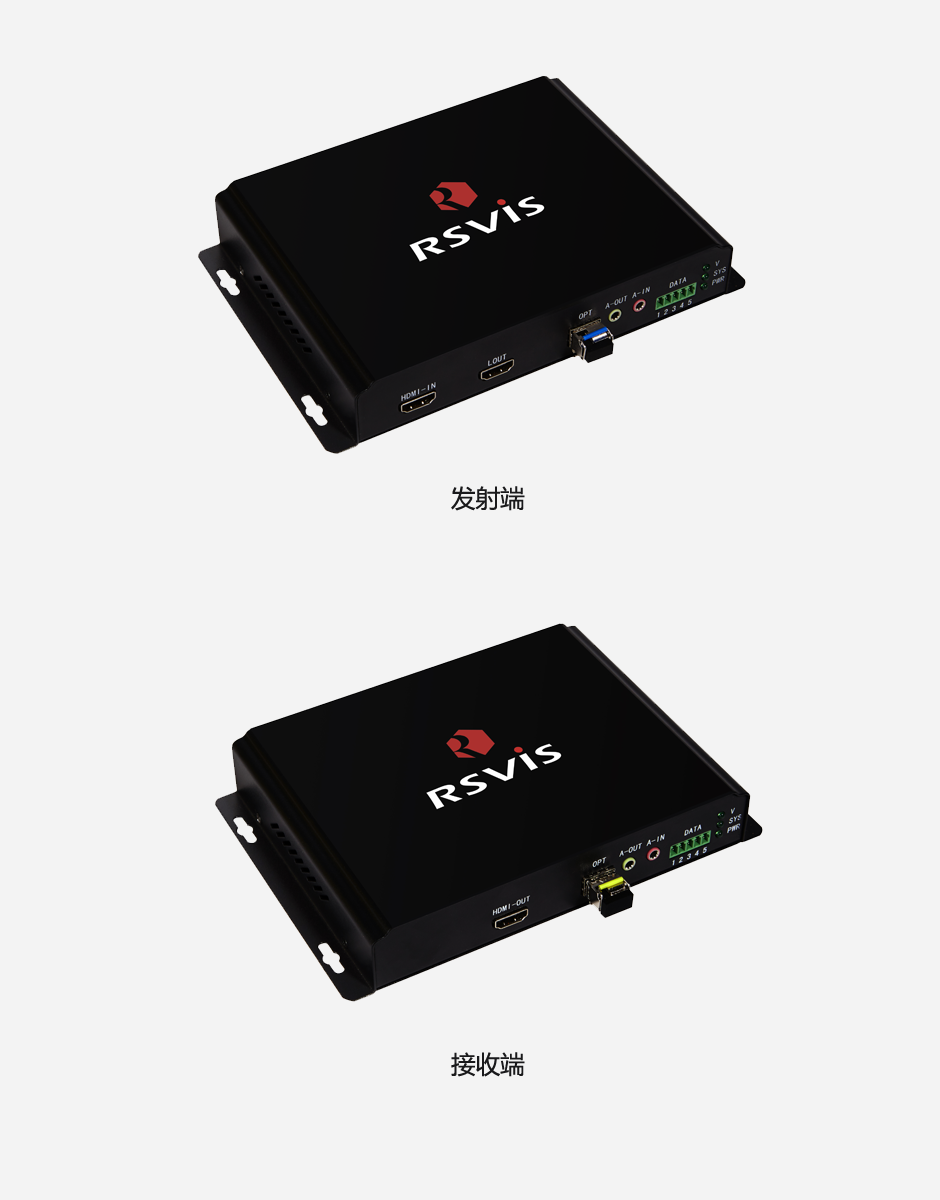

产品外观


产品外观

产品参数



产品型号 RS-FT01HD RS-FT02HD RS-FT04HD RS-FT08HD RS-FT16HD
输入通道 最大1路 最大2路 最大4路 最大8路 最大16路
输出通道 最大1路 最大2路 最大4路 最大8路 最大16路
机箱尺寸 桌面式 1U机架式 1U机架式 1U机架式 4U机架式
接口标准 HDMI1.4
视频接口 HDMI-A
输入带宽 4.5G
输入输出电平 800mV P-P
输入阻抗 75Ω
返回损耗 <-40dB@5MHz
传输类型 单模单纤(多模可选)
传输距离 0~20Km/40Km/60Km/80Km
工作波长 310nm-1620nm
输出光功率 -5~-10dBm
接收灵敏度 -26dBm (-30dBm for 60km)
音频接口 3.5mm
音频类型 双向立体声音频
数字采样 96K
信噪比(SNR) >75dB
音频阻抗 600Ω 非平衡
数据接口 工业标准接线端子
数据类型 RS485/RS232
数据速率 0-400Kbps
数据误码率 <10-9
平均无故障工作时间 >10万小时
产品规格 独立式:220L×130W×33H(mm);1U机架式:485L×255W×46H(mm);4U机架式:485L×280W×195H(mm)
