数字会议系统 集会议发言、表决、投票、摄像跟踪于一体的数字会议系统

高清混合矩阵

系统简介

数字会议系统是专为音视频多媒体会议系统而设计的高性能优质设备,具有很高的性价比。 具有四组插座用于系统多路连接,每路最多可以控制35套列席单元,常规产品可以联接64套会议系统列席单元,附加扩容设备可增至联接250套的列席单元。数字会议系统可以连接电脑进行操作,也可脱离电脑独立工作。由主机面板选择系统控制模式:电脑控制模式和主机控制模式,本主控机功率为400W,会议主机新增主机前面板及RF或IR遥控器对摄像头控制、切换、话筒跟踪预设等先进功能,工程调试更加简单。

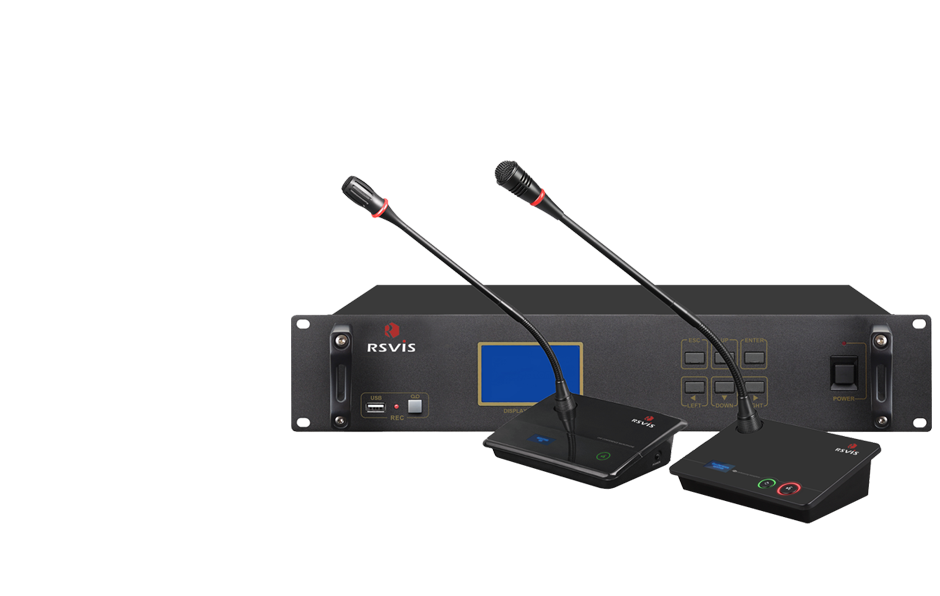

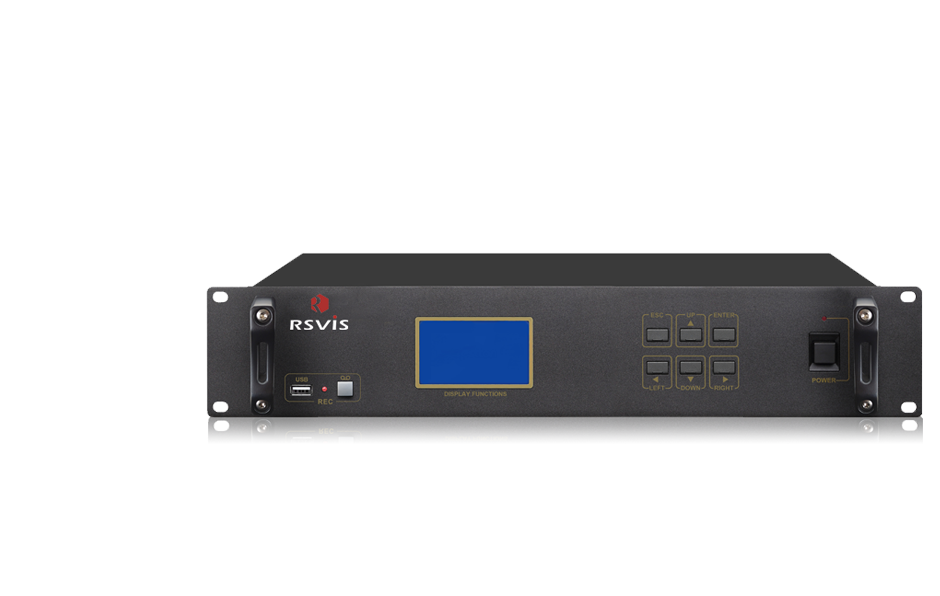

液晶显示


数字会议系统面板具有液晶显示屏,可实时显示设备工作状态与模式。

液晶显示

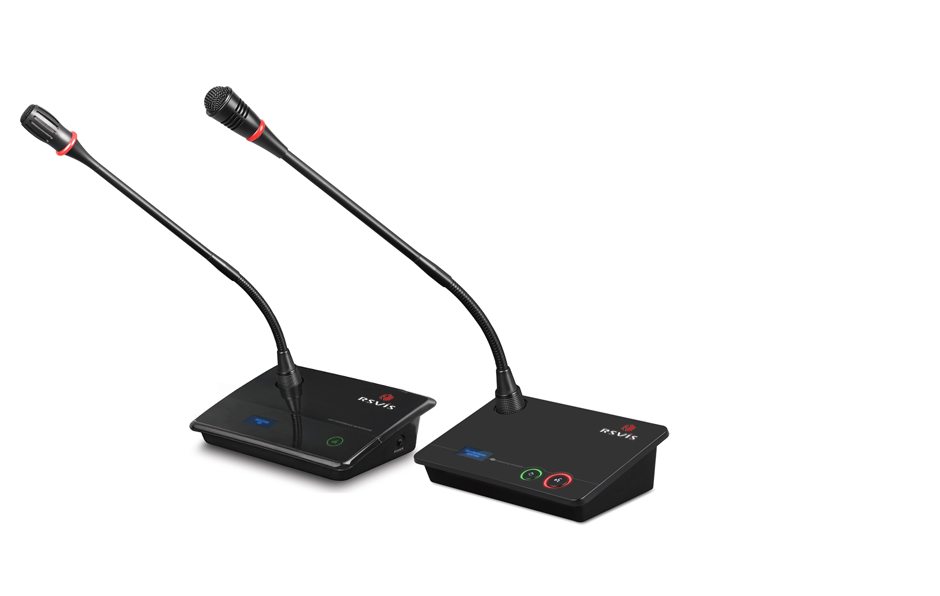

扩展性强


数字会议系统每路话筒连接口可串联30至话筒,一台主机最少可连接64个话筒单元。

扩展性强

工作模式


数字会议系统设有同时工作话筒数量"1"、"3"、"6"限制模式和先进先出模式,自由讨论模式。

工作模式

音频调节


数字会议系统设有两段均衡、总音量输出调节器,可轻松对会议发言音频进行调节;。

音频调节

摄像机控制


数字会议系统可通过RJ-45或RS-485口,连接高速云台摄像机控制键盘和摄像头,实现远程控制。

摄像机控制

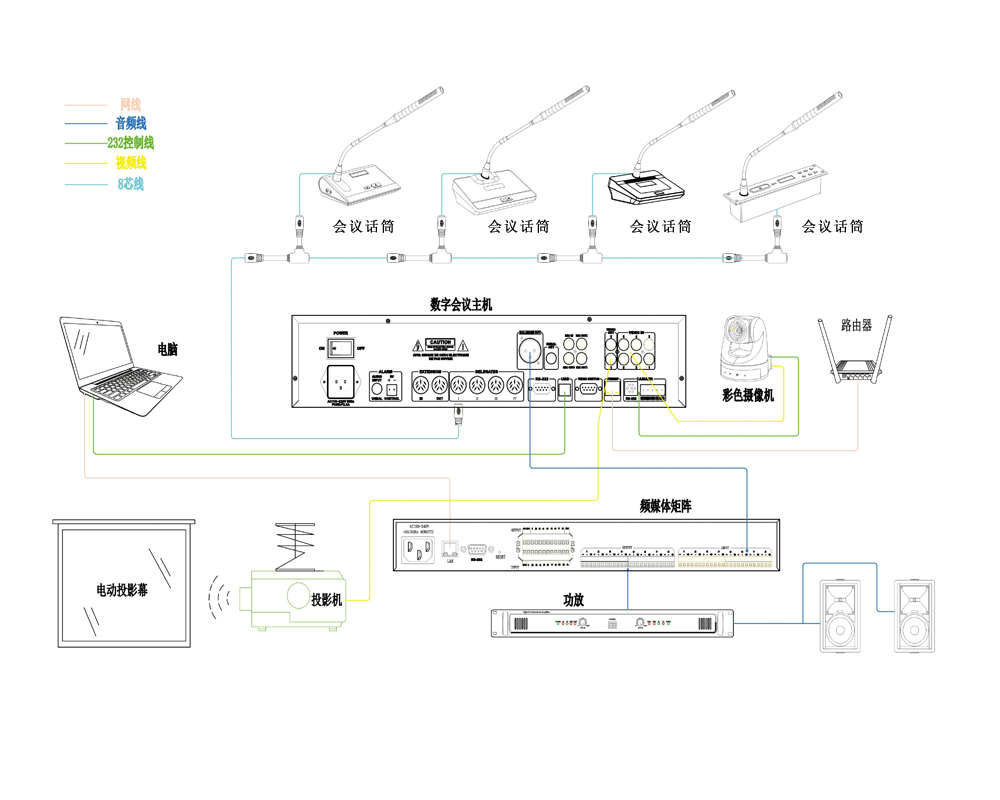

系统运行拓扑图


系统拓扑图

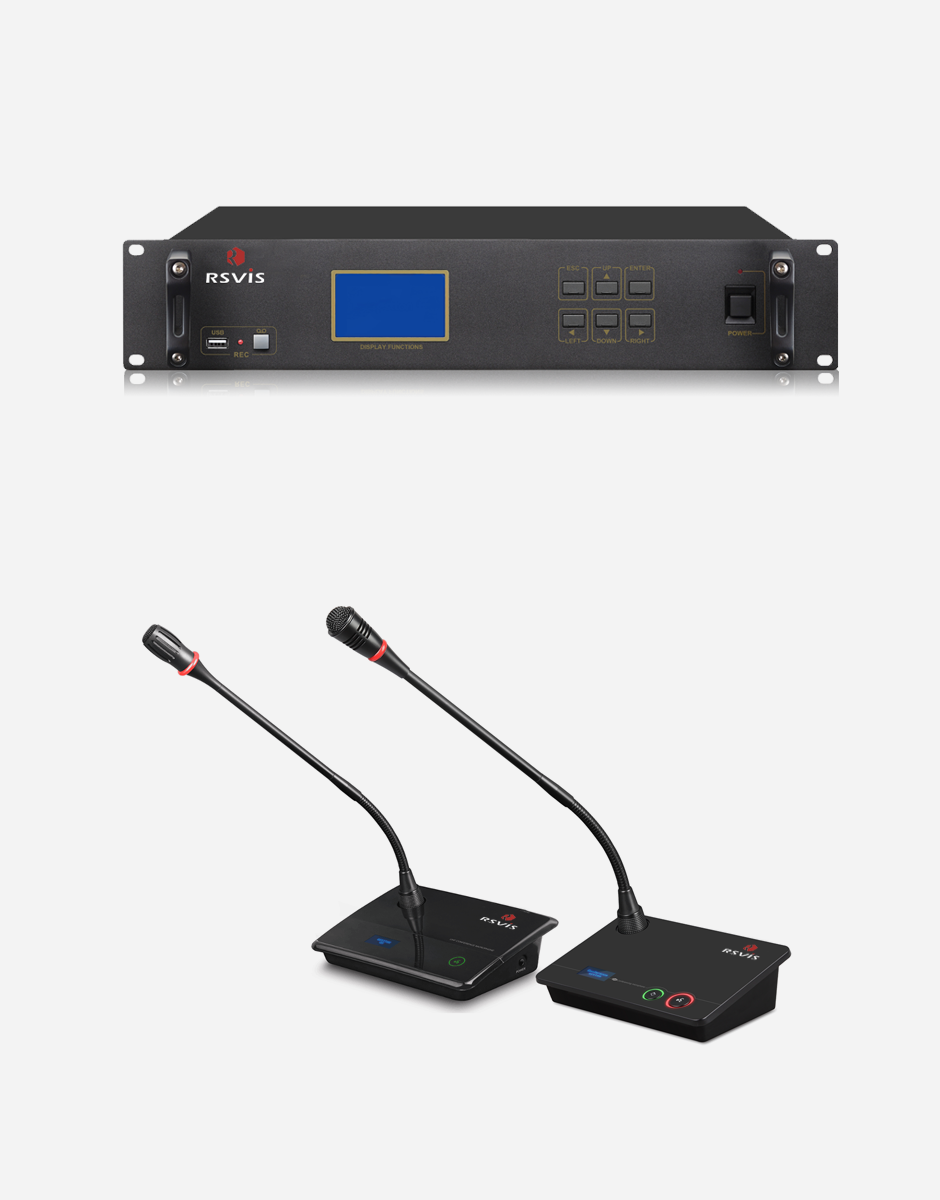

产品外观


产品外观

产品参数



产品型号 RS-ZJ2000(会议主机)
面板
话筒连接数量 每路话筒连接口可串联30至话筒,一台主机最少可连接64个话筒单元
扩展性 增加扩展器可支持128个单元(地址为1-128)
最大话筒打开数量 非先进先出模式时,主席位最多开麦数量为20个
工作模式 设有同时工作话筒数量"1"、"3"、"6"限制模式和先进先出模式,自由讨论模式
音频接口 音频平行输出和不平行输出接口(卡侬头/MIC口)
网络接口 RJ-45,连接到高速云台摄像机控制键盘
RS-485接口 连接到摄像头,实现远程控制
摄像头控制协议 PELCO-D/P协议
频率响应 20Hz-20kHz
信噪比 >96dBA
总谐波失真 <0.05%
预置位设置值 1~127
电源 AC220V±10% 50Hz
尺寸 2U机架式
产品型号 RS-HT100Z/RS-HT100D(会议发言单元)
咪芯类型 心形指向性驻极体
单元功能 会议讨论/表决
灵敏度 -46dBV/Pa
频率响应 70Hz~18KHz
输入阻抗 2kΩ
方向性 0°/180°>20dB(1kHz)
等效噪声 20dBA(SPL)
话筒最大声压级 125dB(THD<3%)
信噪比 >80dB
通道串音 >80dB
总谐波失真 <0.05%
输出插座 8P端子座
输入导线 8P屏蔽线
附件 防风海棉
输入电压 24V(中央处理器供电)
规格 2桌面式/嵌入式
