高清混合矩阵 多接口、模块化和可扩展的无缝切换矩阵切换系统
系统简介
高清混合矩阵是专门为各种类型音视频信号转换为数字高清格式进行切换而设计的高性能智能数字矩阵开关设备，用于将各种VGA、CVBS、YPbPr、SDI、DVI等音视频输入信号同步或异步切换到SDI、DVI或HDMI输出通道中的任一通道上。高清混合矩阵主要应用于信号种类繁多的广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。
IP流媒体接入
高清混合矩阵支持H.264/H.265编码标准的IP流媒体卡，支持标准RTSP协议，轻松实现信号预监功能。

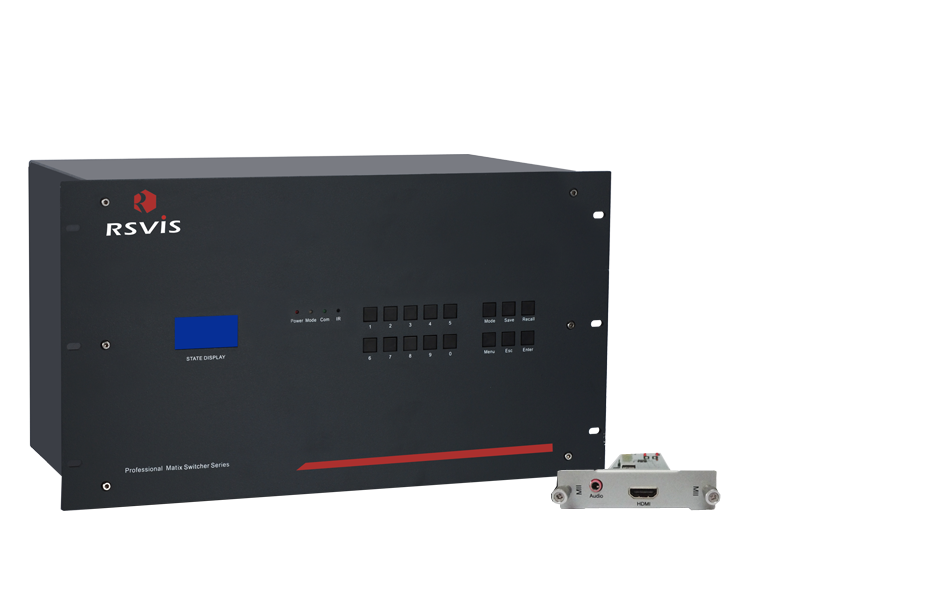

独立音频
高清混合矩阵设备可搭配的视频输入输出板卡都可支持独立音频接口，音视频同步，使用更方便。

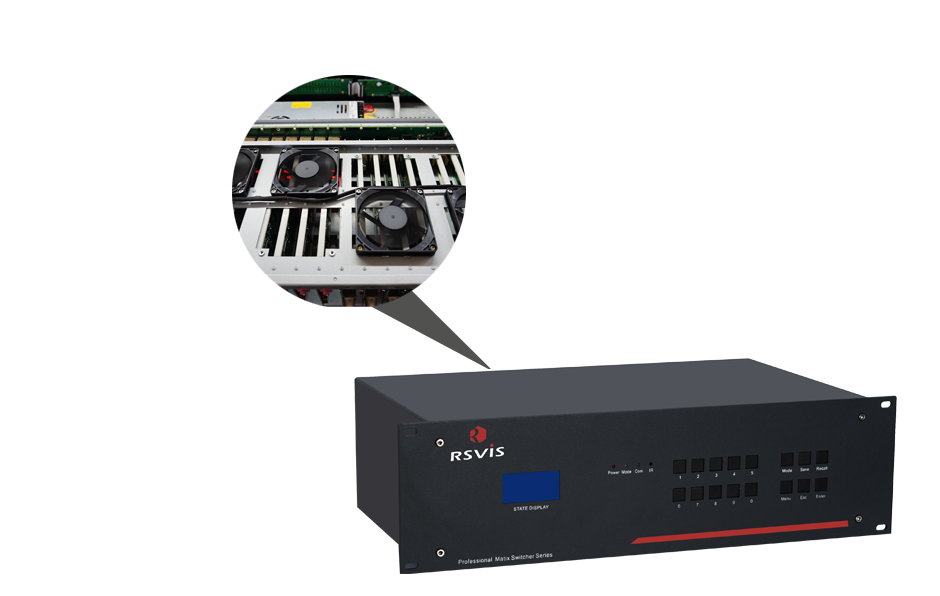

纯硬件架构
高清混合矩阵设备采用纯硬件架构设计，无需安装任何操作系统，不死机，不中毒性，性能稳定。

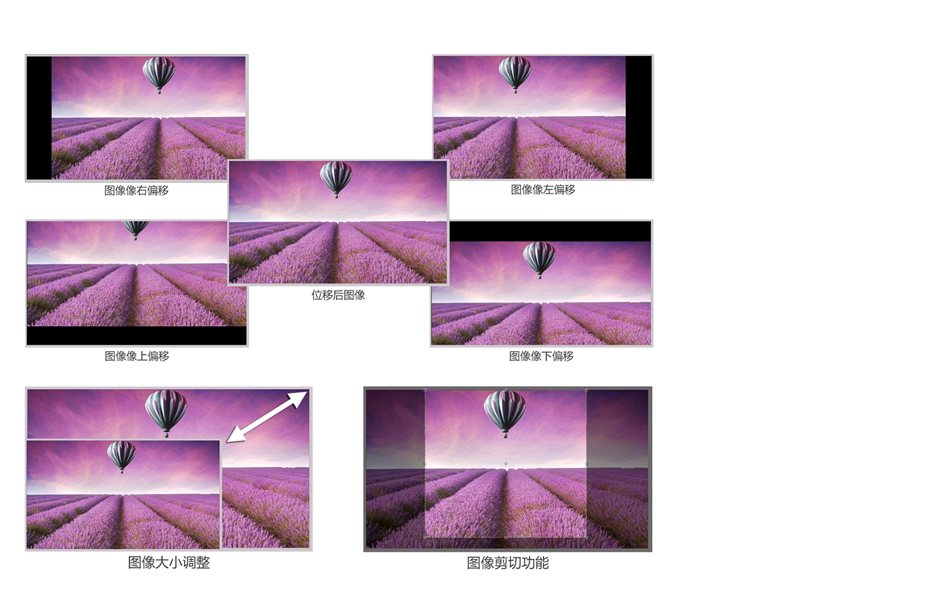

图像调整
高清混合矩阵设备结合大多数用户的实际需求和现场的实际应用，具有"图像位置、大小、相位移动"功能。
单卡四路
高清混合矩阵设备为模块化"单卡四路"结构，搭配更灵活，成本更低，维护更方便。
触摸显示
高清混合矩阵设备根据机箱配置7寸电容触摸屏，方便用户更轻松快捷的操作、设置设备。

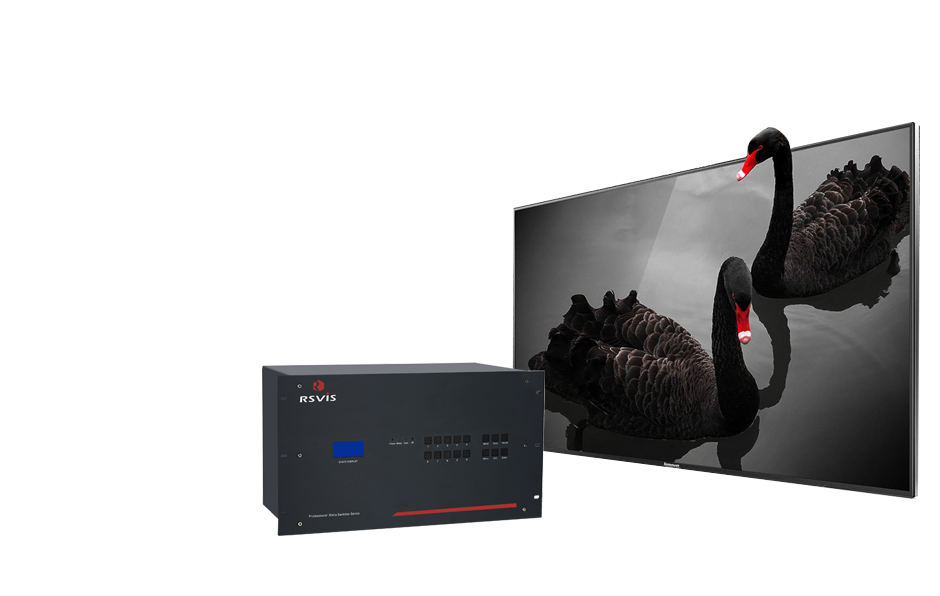

4K超高清
高清混合矩阵设备输出图像分辨率可达4K（3840*2160）30/60Hz，为你带来超高清画质体验。

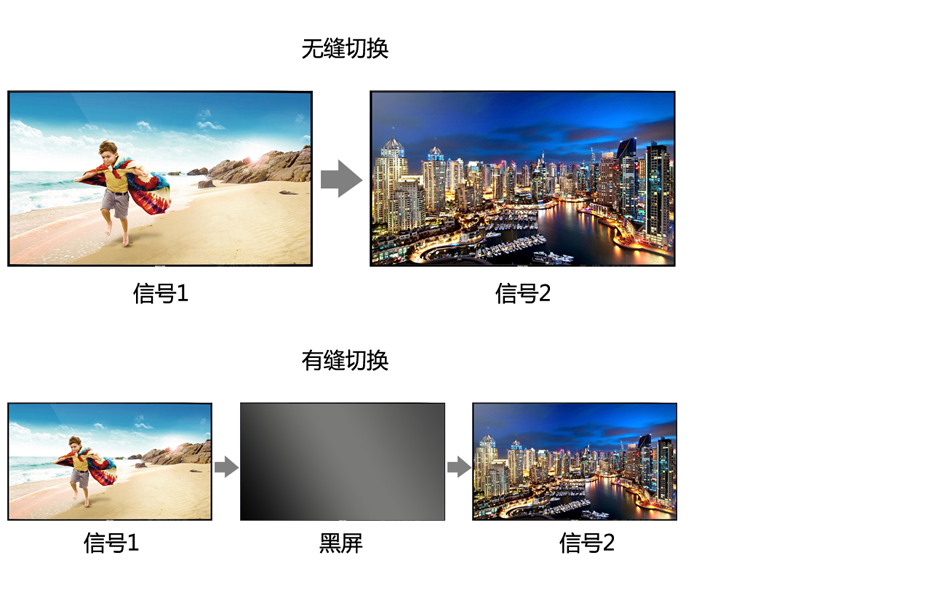

无缝切换
高清混合矩阵设备支持各种数字、模拟信号间的无缝切换，切换过程无黑屏、无延时。

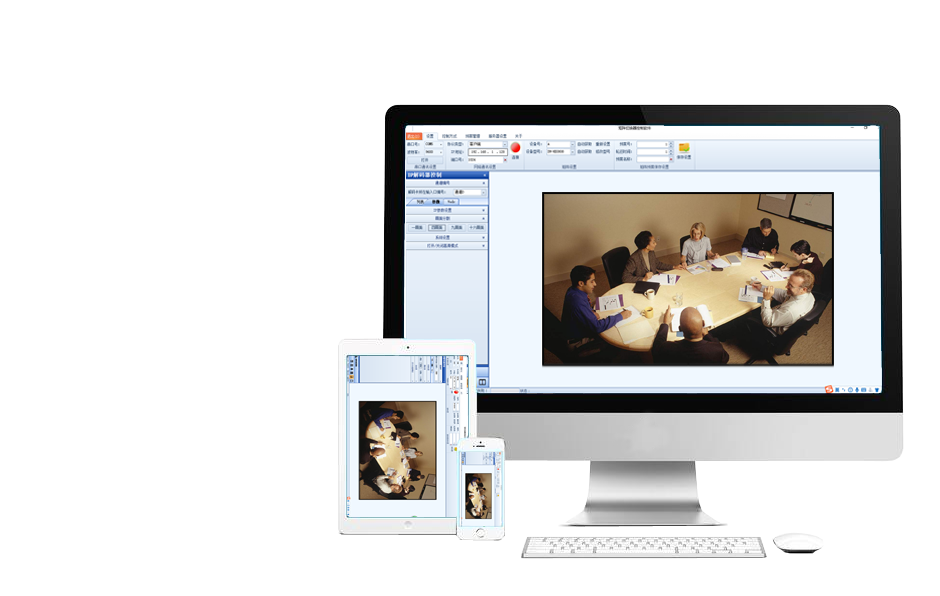

手机操控
高清混合矩阵设备可通过安卓或苹果应用商店系统下载APP控制软件，轻松实现手机远程控制。

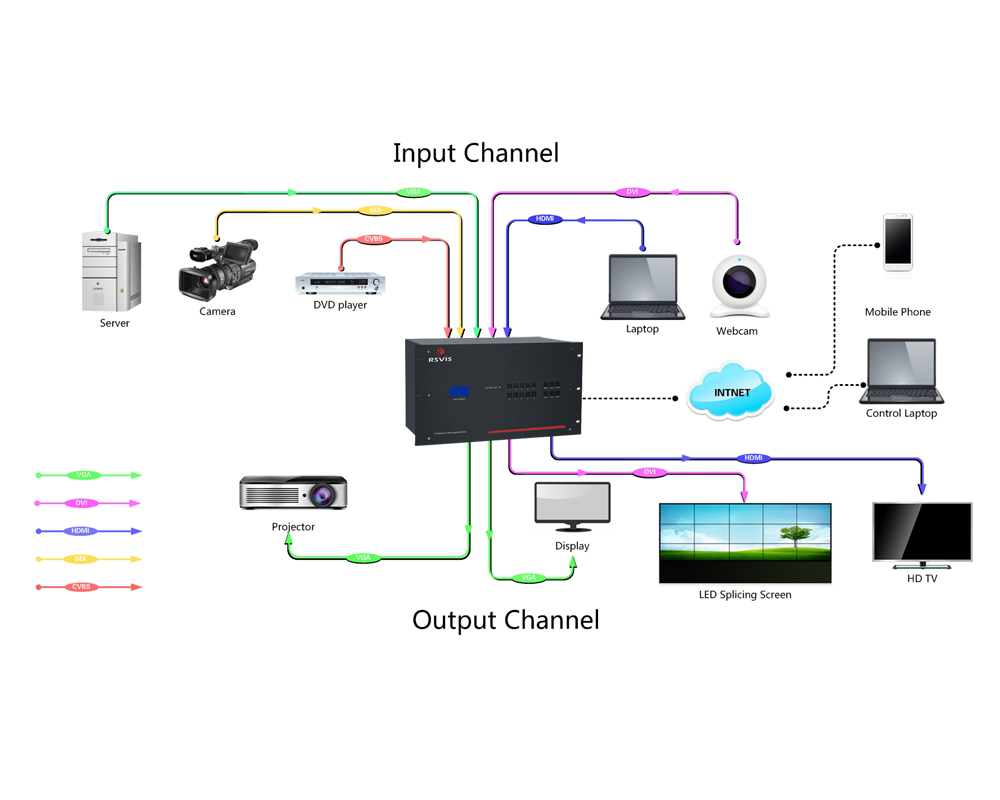

系统运行拓扑图

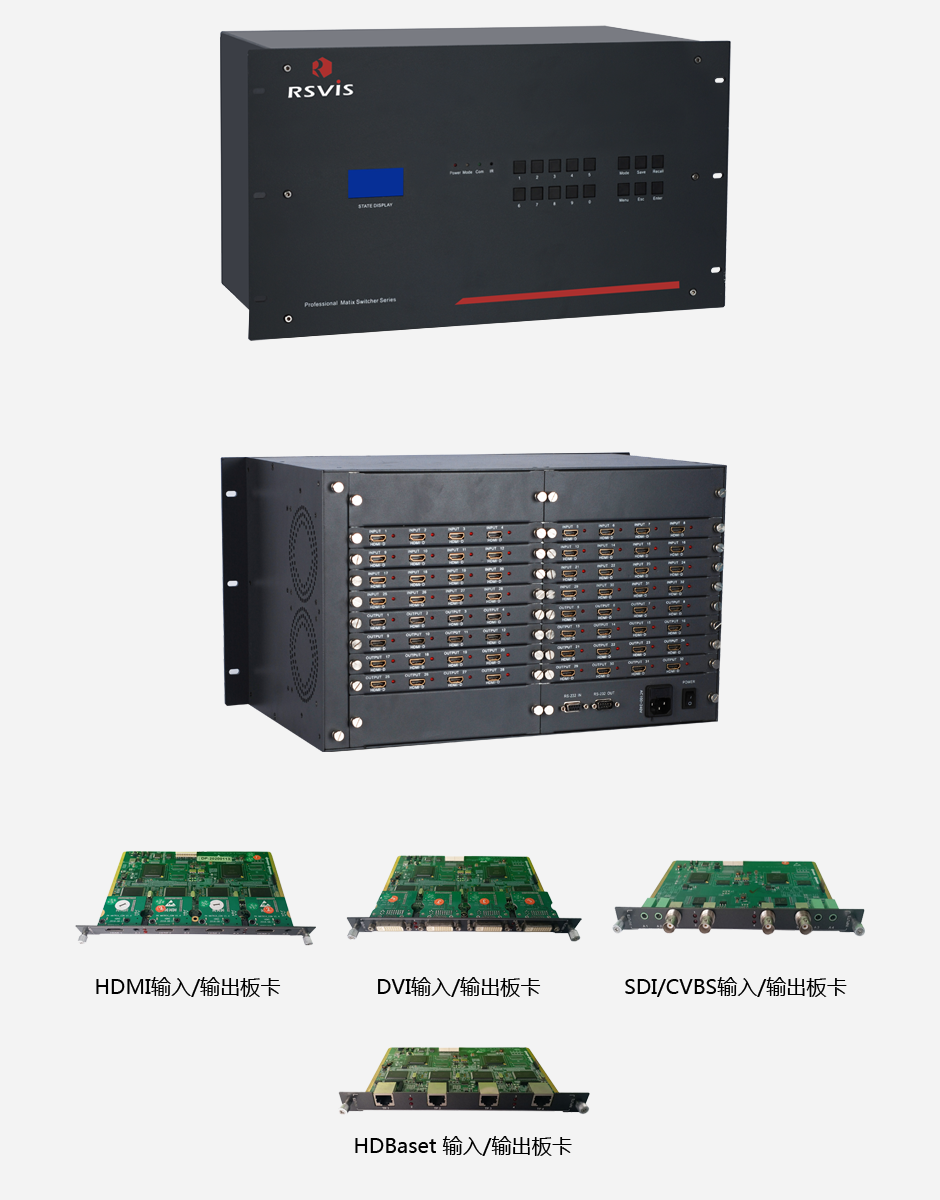

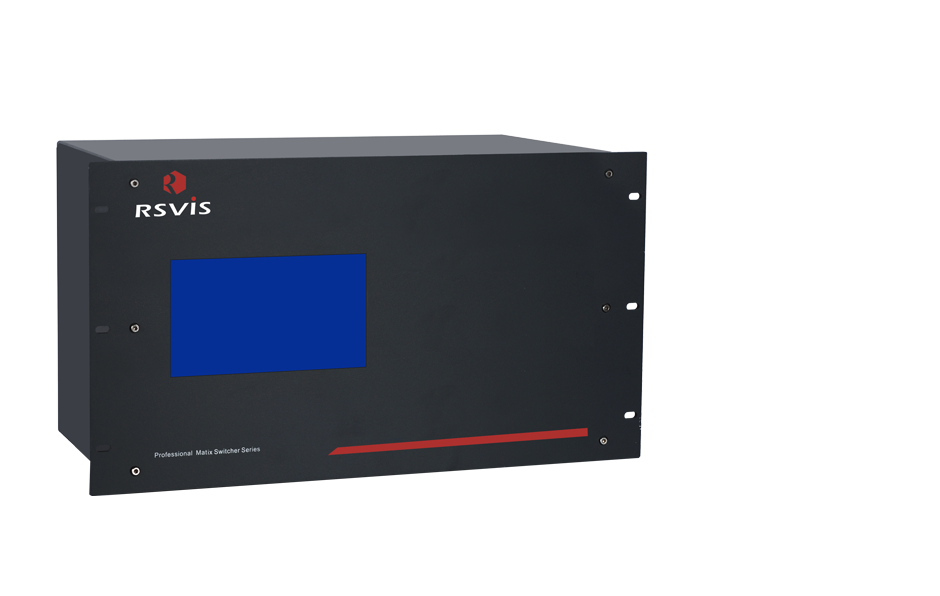

产品外观
产品参数
| 产品型号 | RS-MA0808 | RS-MA1616 | RS-MA3636 | RS-MA7272 | RS-MA144144 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 输入通道 | 最大8路 | 最大16路 | 最大36路 | 最大72路 | 最大144路 | ||||
| 输出通道 | 最大8路 | 最大16路 | 最大36路 | 最大72路 | 最大144路 | ||||
| 触摸屏 | / | / | / | 7寸 | 7寸 | ||||
| 机箱尺寸 | 3U | 3U | 6U | 12U | 24U | ||||
| 机箱规格 | 442.6×302.5×132.5mm | 442.6×302.5×132.5mm | 442.6×302.5×265mm | 442.6×302.5×530mm | 442.6×302.5×1064mm | ||||
| 电源功耗 | 200W 1+1冗余 | 200W 1+1冗余 | 200W 2+1冗余 | 450W 2+1冗余 | 800W 2+1冗余 | ||||
| 控制方式 | 面板、红外、RS232、TCP/IP、触摸屏（选配） | ||||||||
| 设备功能 | 信号切换、信号预监回显、字符叠加 | ||||||||
| 输入/输出接口 | HDMI、DVI、VGA、CVBS、双绞线、YPbPr、IP | ||||||||
| 单卡路数 | 2/4 | ||||||||
| 切换速度 | ≤100ns(无缝切换) | ||||||||
| 支持分辨率 | 4K/1080P向下兼容 | ||||||||
| 电源 | AC90～264V 60Hz | ||||||||
| 环境湿度 | 10%～90%(无凝露) | ||||||||
| 工作湿度 | 0℃～50℃ | ||||||||
| 产品重量 | 15-120kg | ||||||||
