8路4K HDMI超高清矩阵 8x8通道4K HDMI超高清分辨率矩阵切换系统
系统简介
8路4K HDMI高清矩阵是我司倾力打造的新一代4K超高清矩阵，支持HDMI1.4a标准，支持EDID管理学习；最大可支持8路4K HDMI信号输入，8路4K HDMI信号输出，分辨率可达4K@30HZ、1080@120HZ的HDMI矩阵。支持音视频同步切换，适用于会议室、指挥中心、多媒体室等应用场景，直接通过手机、平板直接通过控制矩阵实现大屏场景预案切换，无需外置中控设备。外观工艺采用与苹果设备相同的喷砂氧化工艺，更显高端。
4K超高清
4K超高清HDMI矩阵采用超强图像处理芯片，轻松实现4Kx2K@30Hz、1080P@120Hz、1080P3D@60Hz分辨率。
全硬件架构
4K超高清HDMI矩阵采用全硬件架构无CPU和操作系统，接口支持热插拔，系统稳定可靠。
杜比数字传输
4K超高清HDMI矩阵支持LPCM 7.1CH, 杜比True HD, 杜比数字+和DTS-HD Master Audio传输。

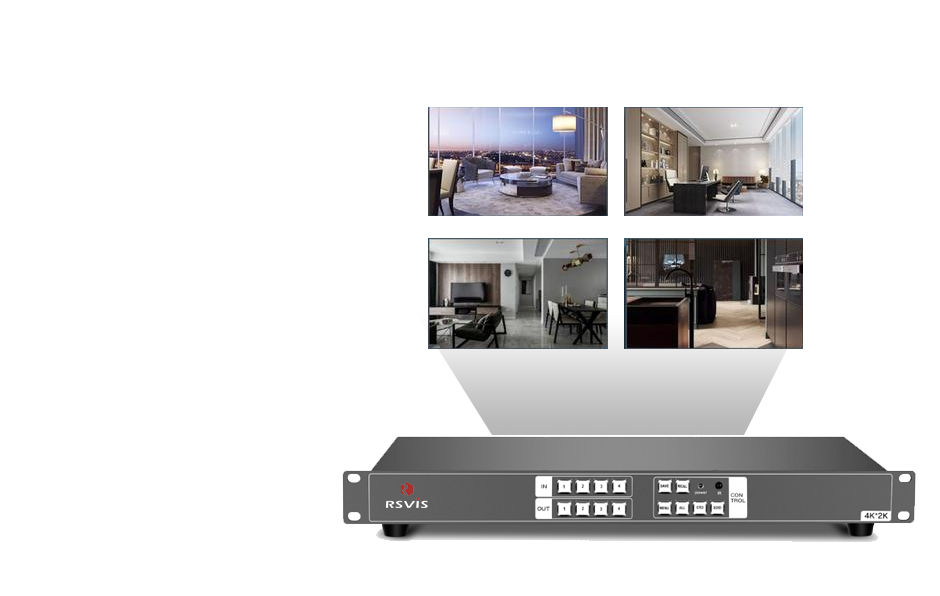

灵活控制
4K超高清HDMI矩阵支持按键，红外遥控，RS232串口，TCP/IP等多种控制方式。
EDID自适应
4K超高清HDMI矩阵支持EDID可擦写与EDID自适应功能，更好适应现场多样化的显示设备，提高兼容性。
长距传输
4K超高清HDMI矩阵输入带有自动均衡，输出带有预加重功能，使用高品质HDMI2.0版本的线缆，输入/输出距离可达30米。
时间补偿
4K超高清HDMI矩阵输入支持接收延迟，有效应对当差分对线不等长时进行时间补偿。

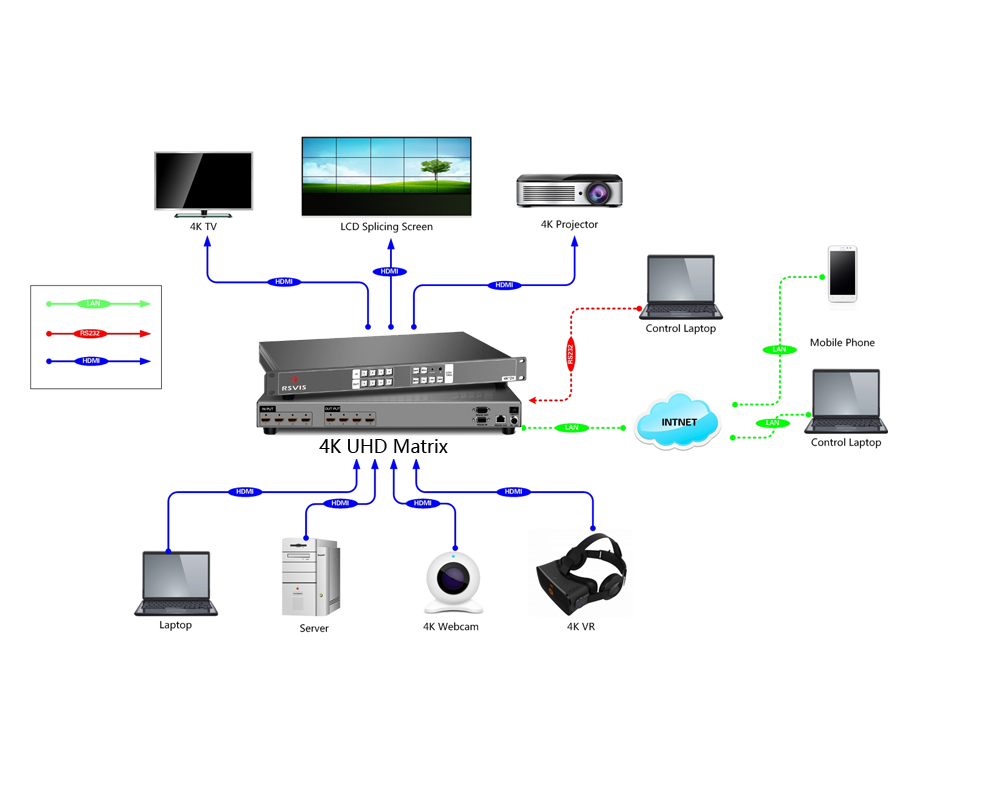

系统运行拓扑图

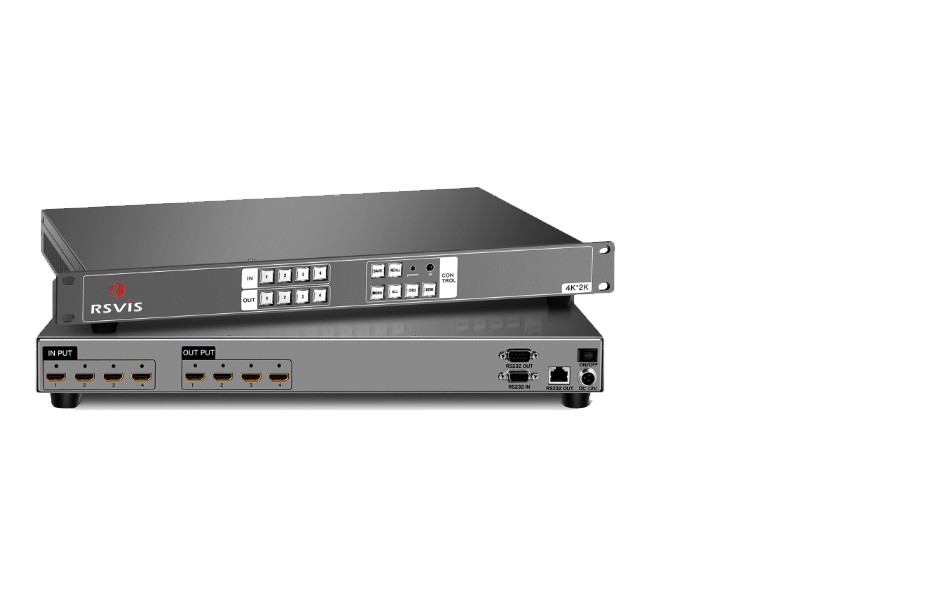

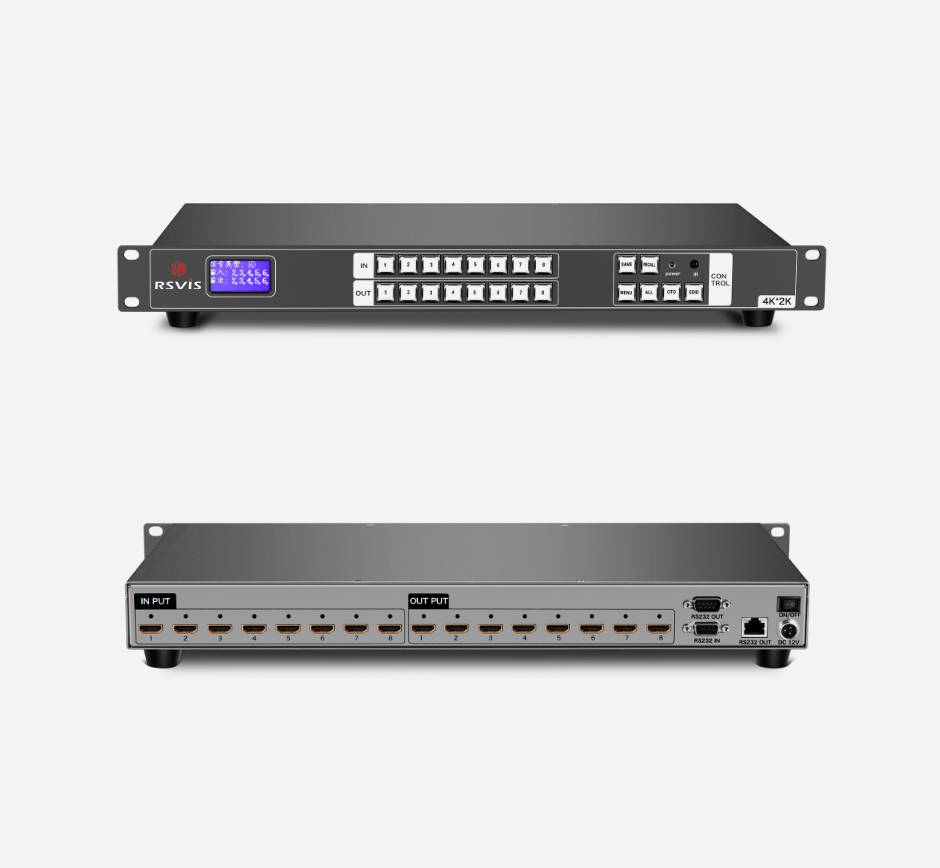

产品外观
产品参数
| 产品型号 | RS-MHK0808 |
|---|---|
| 输入端口 | 8×HDMI |
| 输出端口 | 8×HDMI |
| 支持视频分辨率 | 480i, 576i, 480p, 576p, 720p ,1080i, 1080p@24/30/50/60/120Hz, 4K@30Hz, 1080P3D@60Hz |
| 控制接口 | 1路RS-232 IN、1路RS-232 OUT、1路RJ-45 |
| 协议标准 | 支持HDMI1.4a、支持EDID管理与可擦写、支持HDCP解析 |
| 色彩空间 | 支持RGB444、YUV444、YUV422色彩空间，支持x.v.Color扩展色域标准 |
| 静电保护 | 人体放电模式: ±8kV(气隙放电)，±4kV(接触放电) |
| 控制方式 | 按键、RS232、WEB |
| 电源 | AC85V-265V，50Hz/60Hz |
| 输出功率 | DC:12V 3A |
| 输入电压 | 电源 100VAC~260VAC, 50/60 Hz |
| 工作温度 | 0ºC~40ºC/32ºF~104ºF |
| 存储温度 | −20ºC~60ºC/−4ºF~140ºF |
| 机箱尺寸 | 1U |
| 尺寸(mm) | 438×250×45（mm） |
| 产品重量 | 5Kg |
