视频综合管理平台 集矩阵、拼接、音频处理、录播、可视化、可编程于一体的综合管理平台 功能为一体的多媒体设备
系统简介
综合管理平台是集视频矩阵、拼接处理、音频处理、专业录／直／点播系统、流媒体编解码技术、可视化操作、可编程统一平台管理等功能为一体的多媒体设备，整机6U全部采用插卡式模块化设计，用户可根据现场的功能应用，灵活选配不同的功能模块配置，轻松实现一台设备对所有多媒体设备及其它周边设备的管控。主机采用标准机架式6U箱体设计，前面板可配置10英寸多点触摸一体屏幕，预装windows10系统，安装系统软件可实时预监设备状态或直接对设备进行操控。背板全部采用模块化插卡式配置，用户可根据实际应用场合配置不同的功能应用模块，产品维护简单，安装更换模块便捷。

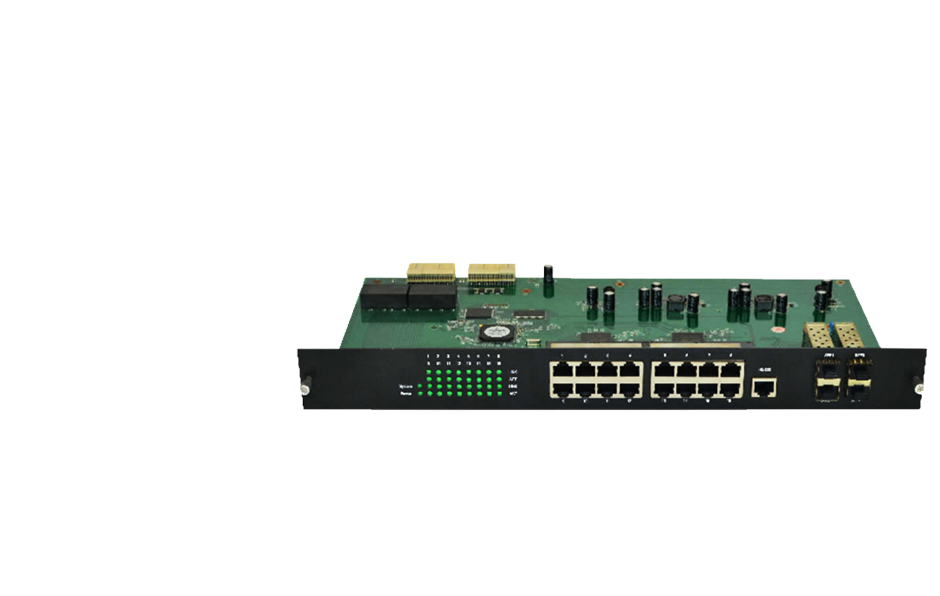

数据模块
综合管理平台采用全千兆网交换机模块，支持控制设备，网络数据，IMCS流媒体设备接入，外部扩展和分布式组网。
矩阵模块
综合管理平台的视频矩阵模块，支持一卡四路，多种接口可选，最大可实现4*28或者28*4的无缝矩阵配置，极大的提升了对现场应用的适应性。

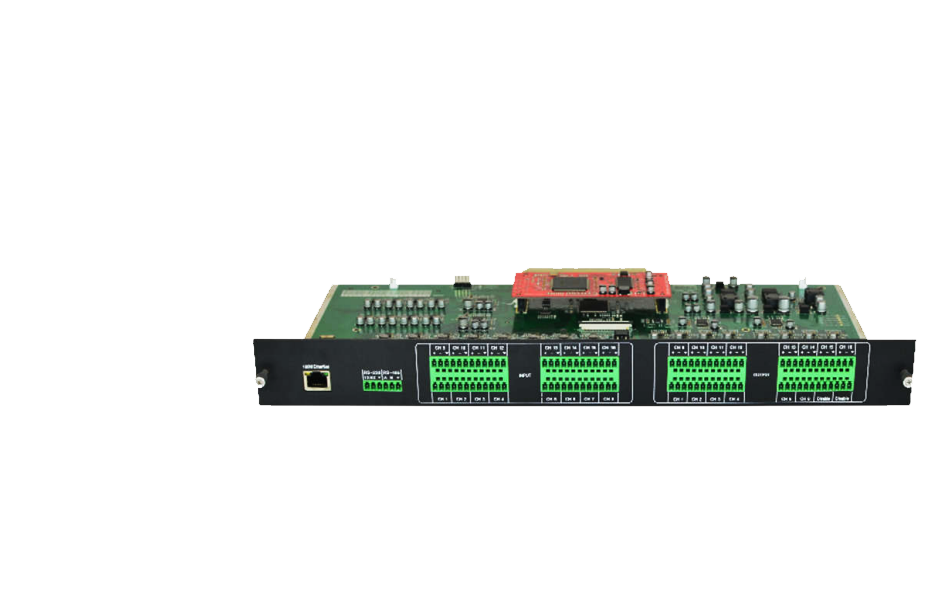

音频模块
综合管理平台提供专业的音频处理模块，8*8/16*8/16*16三种板卡，全系标配AFC自适应反馈消除算法，同时还可对AEC回声消除和Dante模块进行选配，最大程度的满足音频使用需求。

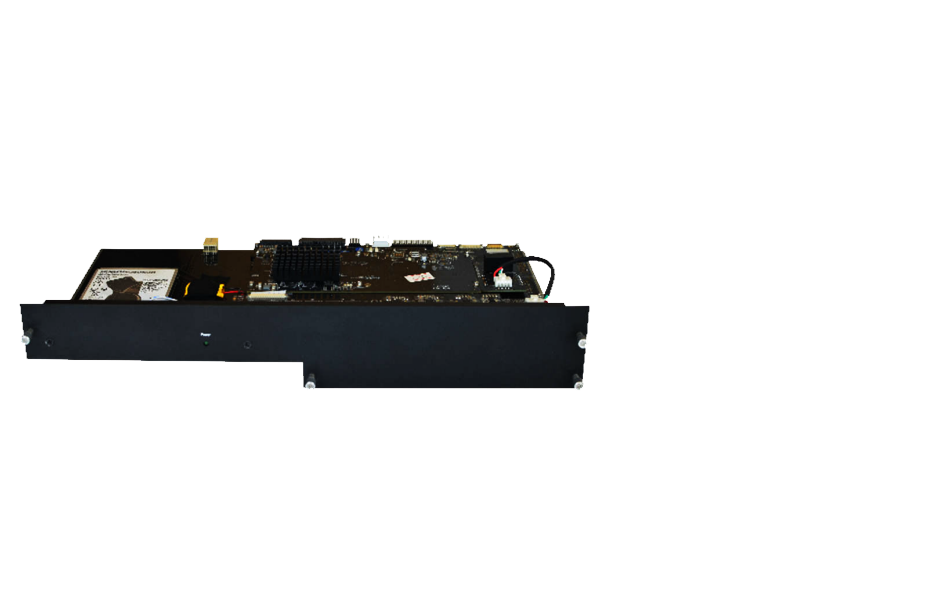

录播模块
综合管理平台录播模块支持同时2路信号录制和4路信号录制两种版本可选，可实现实时画面录制，画面合成，专业的直播／点播界面，可供客户实现多平台、多终端的在线操作。
拼接模块
综合管理平台拼接处理模块，支持一卡四路，多种接口可选，最大可实现4*28或者28*4的配置，支持漫游、画面叠加、单屏开2窗口或者4窗口等功能。

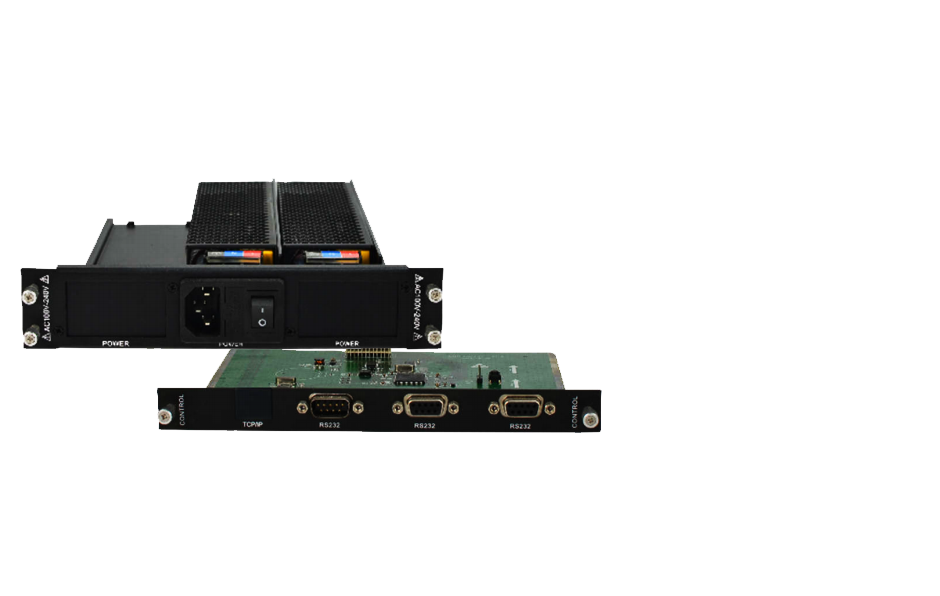

主控及电源模块
综合管理平台控制模块实现主机对外设备的控制，也开放了第三方控制设备控制本机的端口电源模块采用双电源冗余备份设计方案，以保证设备的稳定工作。

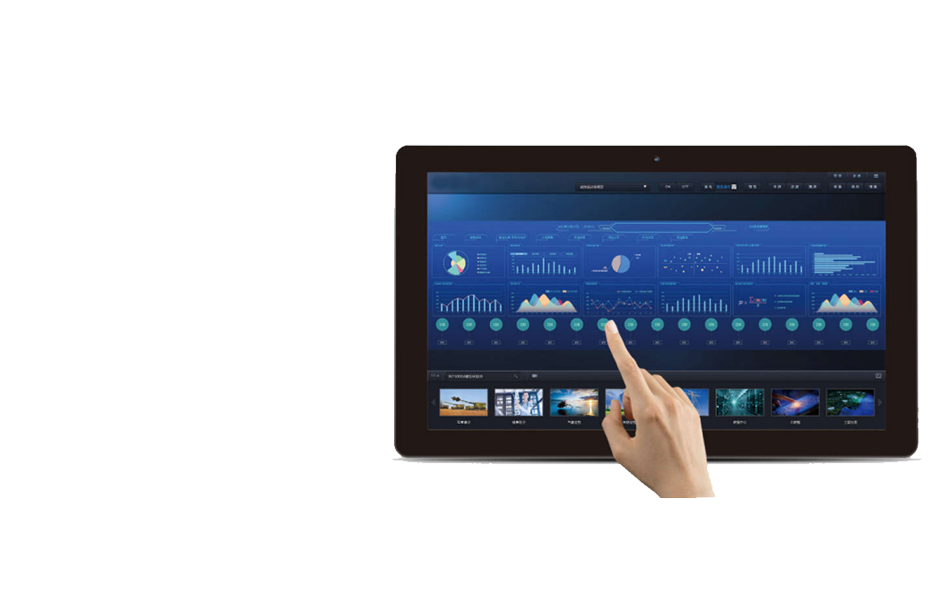

可视化操作
综合管理平台面板支持12.5英寸屏幕，实现可视化触控操作，并配备专业控制平板终端，自带800万后置摄像头与500万前置摄像头，轻薄便携，让你控制无忧。

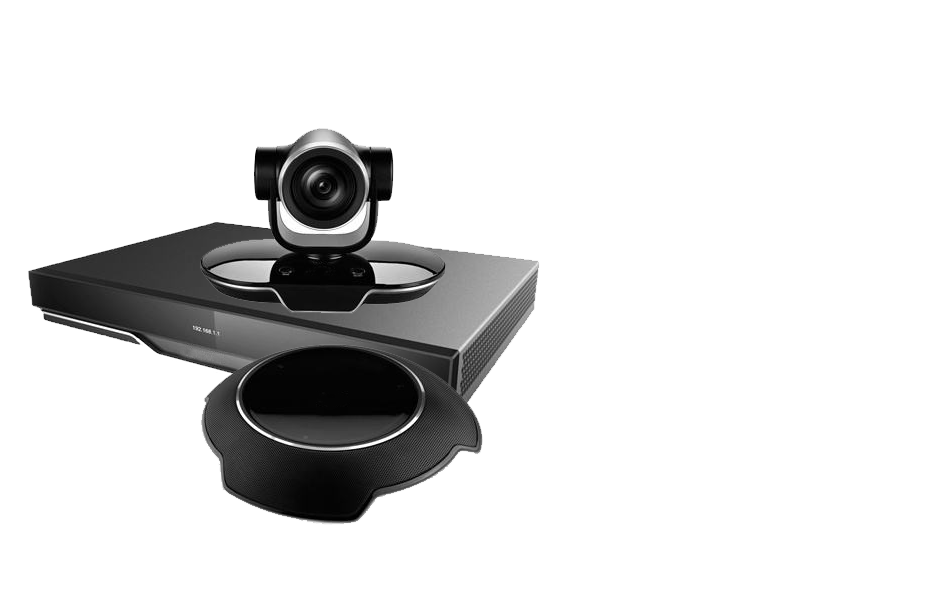

视频会议模块
综合管理平台视频会议模块，支持RTSP/RTMP /H.323/SIP多种交互终端协议，兼容互通支持宝利通、思科、华为、中兴等第三方MCU、终端混合参会。

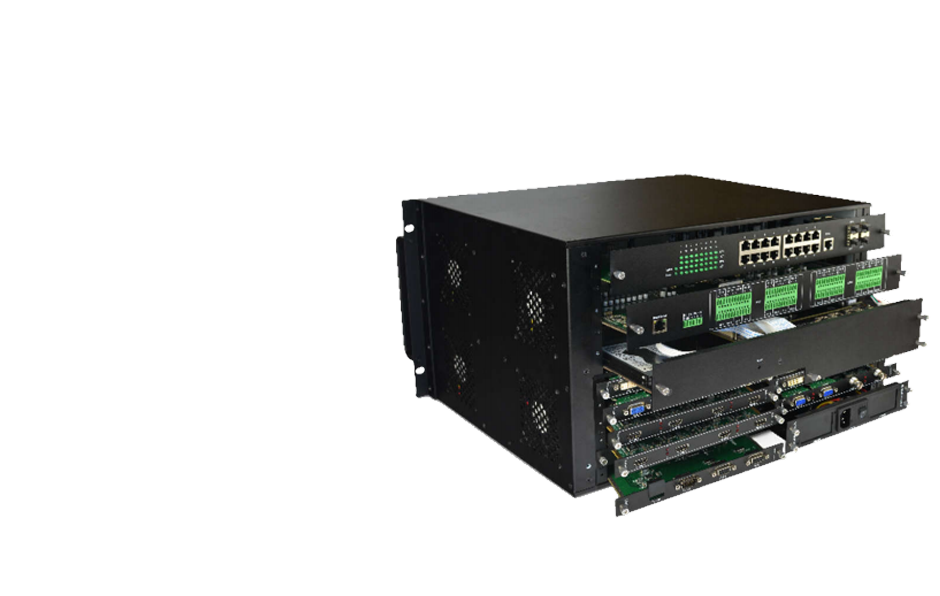

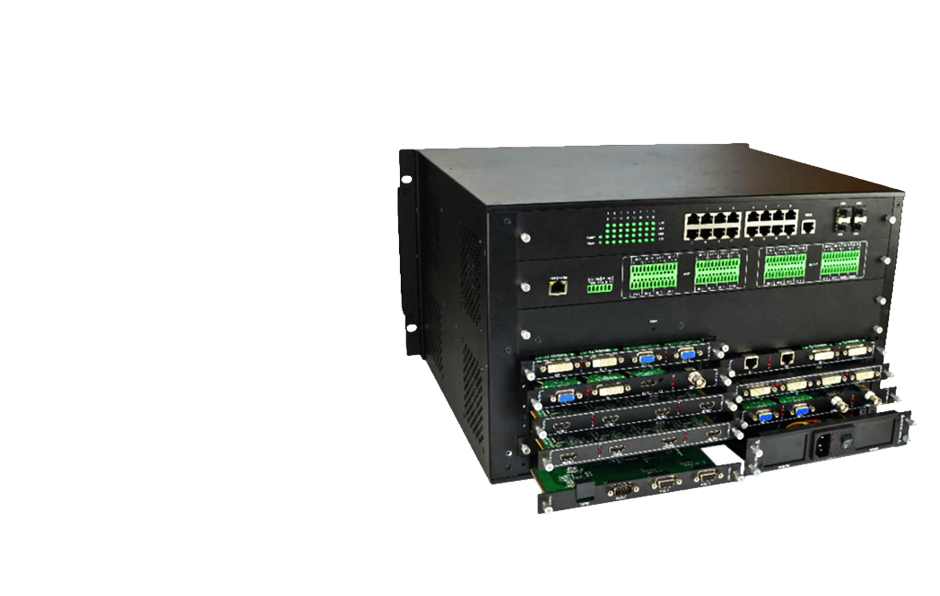

模块化设计
综合管理平台采用标准机架式6U箱体设计，配置10英寸多点触摸一体屏幕，预装windows10系统，安装系统软件可实时预监设备状态或直接对设备进行操控。背板全部采用模块化插卡式配置，用户可根据实际应用场合配置不同的功能应用模块，产品维护简单，安装更换模块便捷。

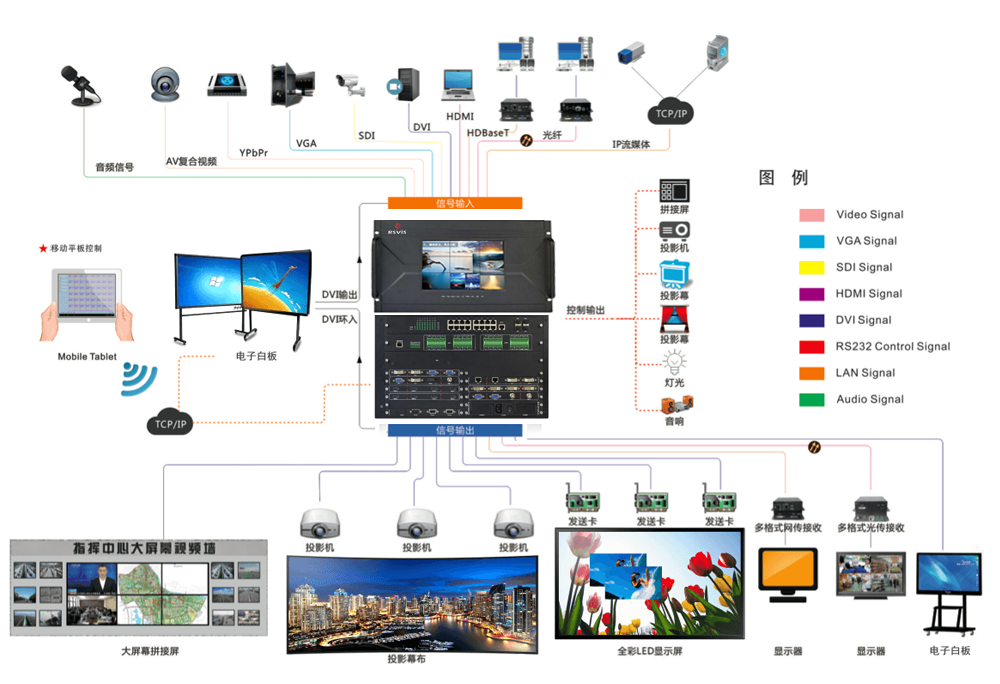

系统运行拓扑图

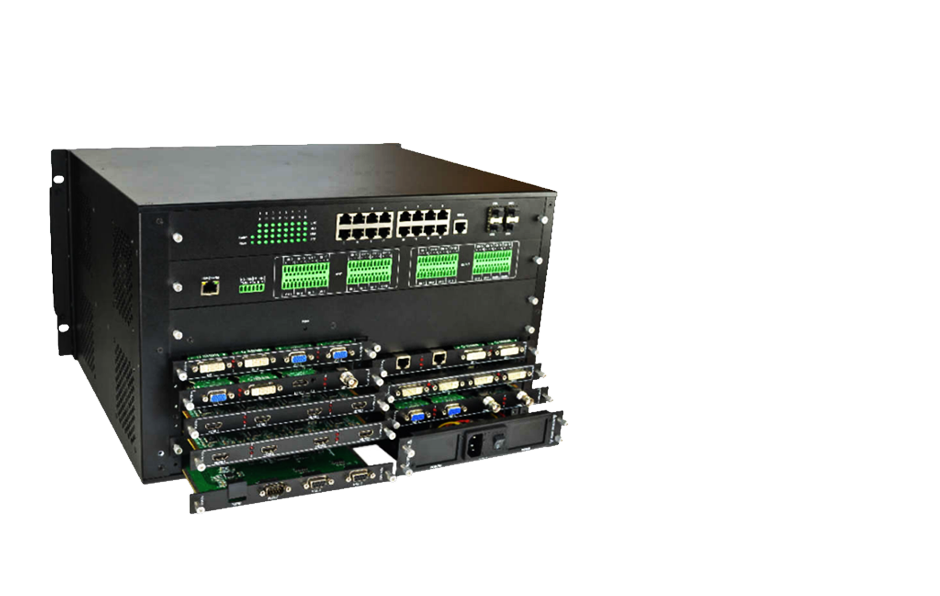

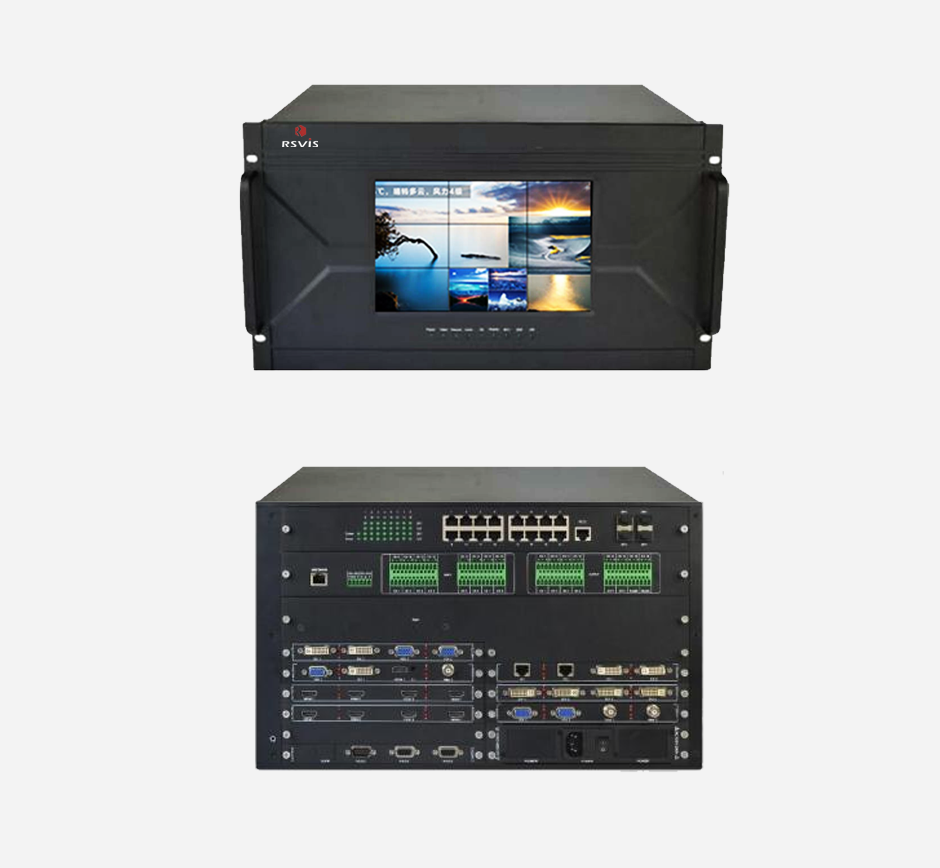

产品外观
产品参数
| 产品型号 | RS-IMP1800 | RS-IMP1800P | RS-IMP1800C | RS-IMP1800CP | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 产品名称 | 视频综合管理平台（基础版） | 视频综合管理平台（拼接版） | 视频综合管理平台（触摸屏基础版） | 视频综合管理平台（触摸屏拼接版） | ||||||
| 视频容量 | 输入:28路，输出:28 | 输入:28路，输出:16 | 输入:28路，输出:28 | 输入:28路，输出:16 | ||||||
| 插槽共享 | 输入输出共享 | 输出共享 | 输入输出共享 | 输出共享 | ||||||
| 视频功能 | 信号切换 | 信号切换、拼接、漫游、叠加 | 信号切换 | 信号切换、拼接、漫游、叠加 | ||||||
| 音频容量 | 内置：输入0路，输出16路 | 内置：输入0路，输出16路 | 外置：输入16路，输出14路 | 外置：输入16路，输出14路 | ||||||
| 触摸屏 | / | / | 10寸触摸屏 | 10寸触摸屏 | ||||||
| 控制方式 | 网络 | 网络 | 网络，触摸屏 | 网络，触摸屏 | ||||||
| 音频容量 | 内置：输入0路，输出16路 | 内置：输入0路，输出16路 | 外置：输入16路，输出14路 | 外置：输入16路，输出14路 | ||||||
| 视频插槽数量 | 8路 | |||||||||
| 视频单卡路数 | 单卡4路 | |||||||||
| 输入/输出卡种类 | SDI/CVBS/HDMI/DVI/VGA/RJ45/分量 | |||||||||
| 音频回声削除 | 支持 | |||||||||
| 录播采集 | 2路 | |||||||||
| 录播编码 | 3路（2路采集、1路合成） | |||||||||
| 录播协议 | RTSP 、RTMP | |||||||||
| 录播点播并发 | 20路 | |||||||||
| 存储空间 | 1T | |||||||||
| 存储格式 | Mp4 | |||||||||
| 数据接口 | 内置：8X10/100/1000mbps RJ45，外置：16 X10/100/1000mbps RJ45，4XGIGABIT sfp slots(RJ45复用) | |||||||||
| 交换容量 | 192GBps | |||||||||
| 包转发率 | 58.69 GBps | |||||||||
| MAC地址 | 32K | |||||||||
| 交换层级 | 二层可网管 | |||||||||
| VLAN | 支持4K 802.1Q VLAN，支持基于MAC、IP子网、策略、端口的VLAN。支持VLAN Mapping Voice VLAN，支持QinQ | |||||||||
| QOS | 持每个端口8个优先级队列，支持802.1P/DSCP /TOS流量分类，支持端口限速和流限速，支持SP、WRR、SP+WRR队列调度 | |||||||||
| 组播 | 支持IGMP Snooping V1V2V3，MLD Snooping V1V2，支持IGMP V1V2V3，MLD Snooping V1V2，支持MSDP、MSDP for Ipv6 | |||||||||
| ACL | 双向ACL策略、支持基于VLAN下发ACL | |||||||||
| 光波 | 1310/1550nm | |||||||||
| 生成树 | 支持STP，支持RSTP | |||||||||
| 光接口 | SFP/LC | |||||||||
| DVI输入/输出卡 | 24+5针/DVI母接口X4、信号指示灯X4 | |||||||||
| HDMI输入/输出卡 | HDMI/母接口X4、3.5接口X4、信号灯X4 | |||||||||
| VGA输入/输出卡 | 15针/母接口X4、信号指示灯X4 | |||||||||
| CVBS输入/输出卡 | BNC/母接口X4、信号指示灯X4 | |||||||||
| SDI输入/输出卡 | BNC/母接口X4、信号指示灯X4 | |||||||||
| RJ45输入/输出卡 | RJ45X4、信号指示灯X4 | |||||||||
| 分量输入/输出卡 | 15针/母接口X4、信号指示灯X4 | |||||||||
| DVI双绞线输入板卡 | 1路DVI、1路RJ45配对使用 | |||||||||
| DVI双绞线输出板卡 | 1路RJ45、1路DVI配对使用 | |||||||||
| HDMI双绞线输入板卡 | 1路HDMI、1路RJ45配对使用 | |||||||||
| HDMI双绞线输出板卡 | 1路RJ45、1路HDMI配对使用 | |||||||||
| 音频输入/输出板卡 | 8路平衡输入、8路平衡输出（内置2路），16路平衡输入、8路平衡输出（内置2路），16路平衡输入、16路平衡输出（内置2路） | |||||||||
| 8路电源时序器板卡 | 输入电压电流：AC100—240V 50/60Hz、30A，输出电压电流：AC100—240V 50/60Hz、10A，通讯方式：RS232、网络 | |||||||||
| 8路继电器板卡 | 最大电流：30A，通讯方式：RS232、网络 | |||||||||
| 单路中控板卡 | 1X10/100Mbps RJ45、1XRS232 IN、1XRS232 OUT、1XIR TX、1X红外学习、1X继电器（250V 3A） | |||||||||
| 4路中控板卡 | 1X10/100Mbps RJ45、1XRS232 IN、4XRS232 OUT、1XIR TX、1X红外学习、4X继电器（250V 3A）、4XIO输出 | |||||||||
| 外观尺寸 | 442.6X265X370.68mm | |||||||||
