高清画面分割器 实现单一屏幕上同时显示多个输入图像,如 HDMI、DVI、VGA、SDI、复合视频等

高清画面分割器

系统简介

高清画面分割器是专用的视频处理与控制设备,主要功能是在高分辨率的显示设备(平板/投影机)上以全屏或多窗口模式同时显示多路高清画面信息;也就是将多路HDMI、VGA、CVBS信号画面,选择其中部分或全部通道画面在显示器件上分割显示,支持1080p/60Hz 的分辨率。输出支持投影机、液晶显示器、DLP、等离子、全彩LED等各种带高清接口的显示单元。输入和输出完全符合HDCP标准,确保了受保护内容的正常播放,可以支持多画面显示,包括画中画窗口的位置、尺寸、大小、优先级、画画冻结等。高清画面分割器非常适合对画质要求极高的图像和视频演 示应用环境,例如控制指挥中心,视频会议,医疗设施,法 庭和会议室等。

USB切换


高清画面分割器支持4路鼠标键盘切换功能,实现4组用户的KVM管理功能。

USB切换

1080P全高清


高清画面分割器采用超强图像处理芯片,轻松实现1080P分辨率图像的输入输出。

1080P全高清

画面调整

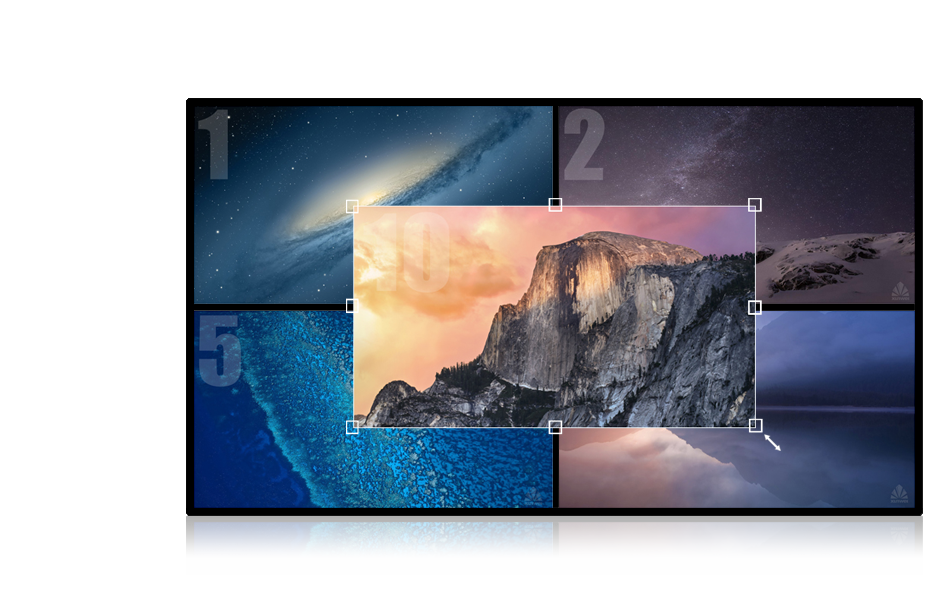

高清画面分割器通过软件可实现对画中画窗口的位置、尺寸、大小等进行任意调整。

画面调整

预案管理


高清画面分割器提供最多16种用户自定义的输出画面模式方案,在客户端可以轻松管理预案的调用与管理。

预案管理

分辨率自适应


高清画面分割器输入分辨率自适应,并且可对输出分辨率进行调整,达到最佳显示效果。

分辨率自适应

丰富的接口


高清画面分割器支持CVBS、VGA、HDMI、DVI、USB等多种信号输入。

丰富的接口

控制灵活


高清画面分割器支持面板、遥控、软件(串口/网络)控制,操作更方便。

控制灵活

系统运行拓扑图


系统拓扑图

产品外观


产品外观

产品参数



产品型号 RS-FGH0401 RS-FGH0401B RS-FGH0801 RS-FGH0901 RS-FGH1201 RS-FGH1601
输入通道 最大4路 最大4路 最大8路 最大9路 最大12路 最大16路
输出通道 1路 1路 1路 1路 1路 1路
机箱尺寸 1U 2U 4U 4U 4U 4U
输入接口 VGA/HDMI/CVBS/USB(仅部分型号支持)
输出接口 DVI/USB(仅部分型号支持)
输入分辨率 最高1080P,自适应
输出分辨率 最高1080P向下兼容,可设置
控制方式 面板/红外遥控/RS232/网络
图像控制 位置、大小调整,漫游叠加
电源 AC100~240V, 50/60 Hz
输出功率 100W-500W
存储温度 -20°C~+60°C
环境湿度 5%~75%
产品重量 5Kg-20Kg
