分布式可视化控制系统 基于IP化的矩阵、拼接、中控、传输、储存、录播一体的可视化分布式系统

系统简介

分布式可视化系统以指挥技术和信息技术为主导,充分运用现代通讯技术、网络技术、自动化技术、电子监控等先进技术,构建以数据传输网络为纽带,以计算机信息系统为支撑,集音频处理、视频拼接处理、网络传输、环境监控、可视化控制等多种功能于一体的现代化、网络化、智能化处理平台。可以轻松将指挥中心的音视频采集、传输、控制和显示都通过数字化网络连接起来进行集中管理控制。并且具备极大地的灵活性和扩展性,支持音视频信号多点共享,移动终端预览控制、音视频网络交互式通信等功能。

网络化传输


分布式可视化系统采用音视频网络化传输,解决了传统传输的布线复杂、布线成本、传输距离等问题。

网络化传输

分布式架构


分布式可视化系统采用分布式图像处理架构,系统无中心,无需服务器支撑,每个节点都保持独立处理和传输。

分布式架构

图像云拼接


分布式可视化系统可以实现所有信号源在任意显示终端上无缝切换、开窗、缩放、跨屏、漫游、叠加显示并且可自定义拼接模式。

图像云拼接

多区域联控


分布式可视化系统可将不同地点场所信号进行互联互通,并可任意增加节点,扩大互联互通范围,实现多区域分布式集中管理控制。

多区域联控

可视化操作


分布式可视化系统可通过PC、平板电脑、触控一体机等终端对所有音视频、周边环境等进行所见即所得的可视化触控操作。

可视化操作

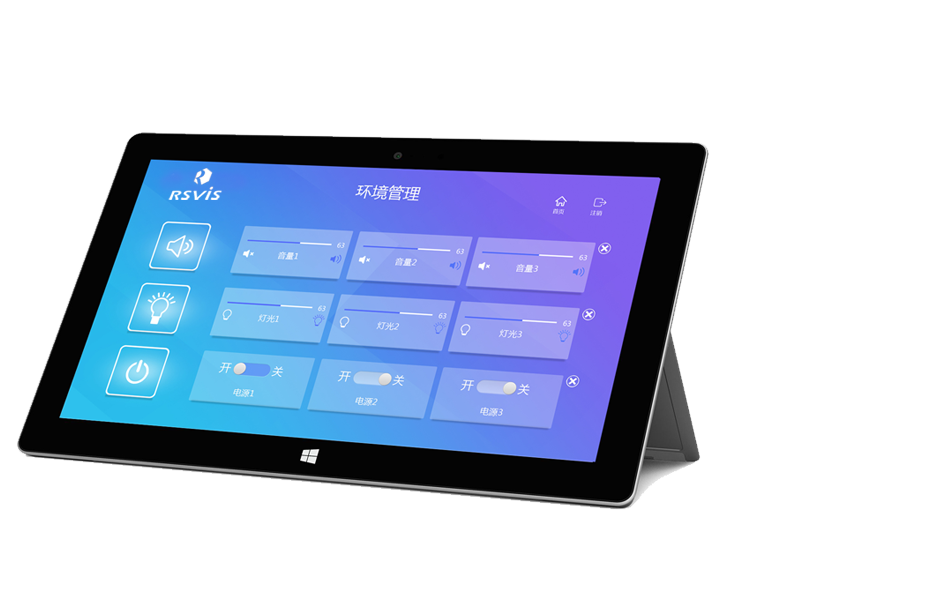

环境控制


分布式可视化系统通过搭配环境控制主机,可实现高效便捷的环境控制管理功能,可对灯光、窗帘、音量、电源等进行远程管理。

环境控制

定制化软件


分布式可视化系统支持可定制化软件界面及功能设计,为您打造一套独一无二,更人性化的操控界面。

定制化软件

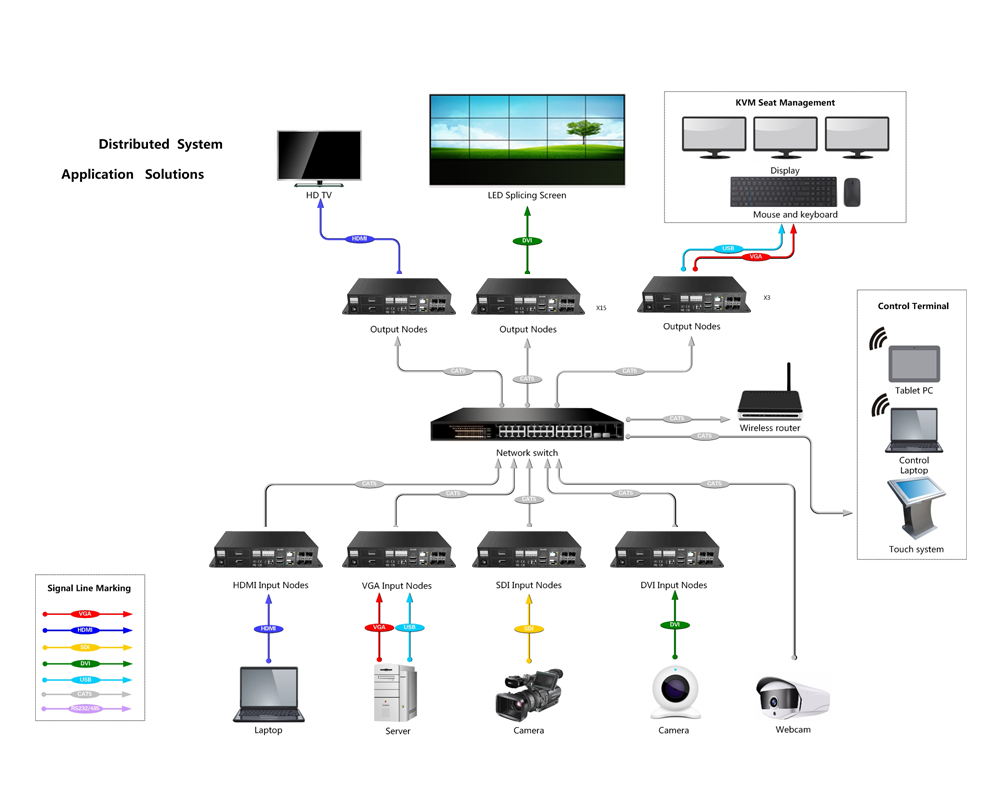

系统运行拓扑图


系统拓扑图

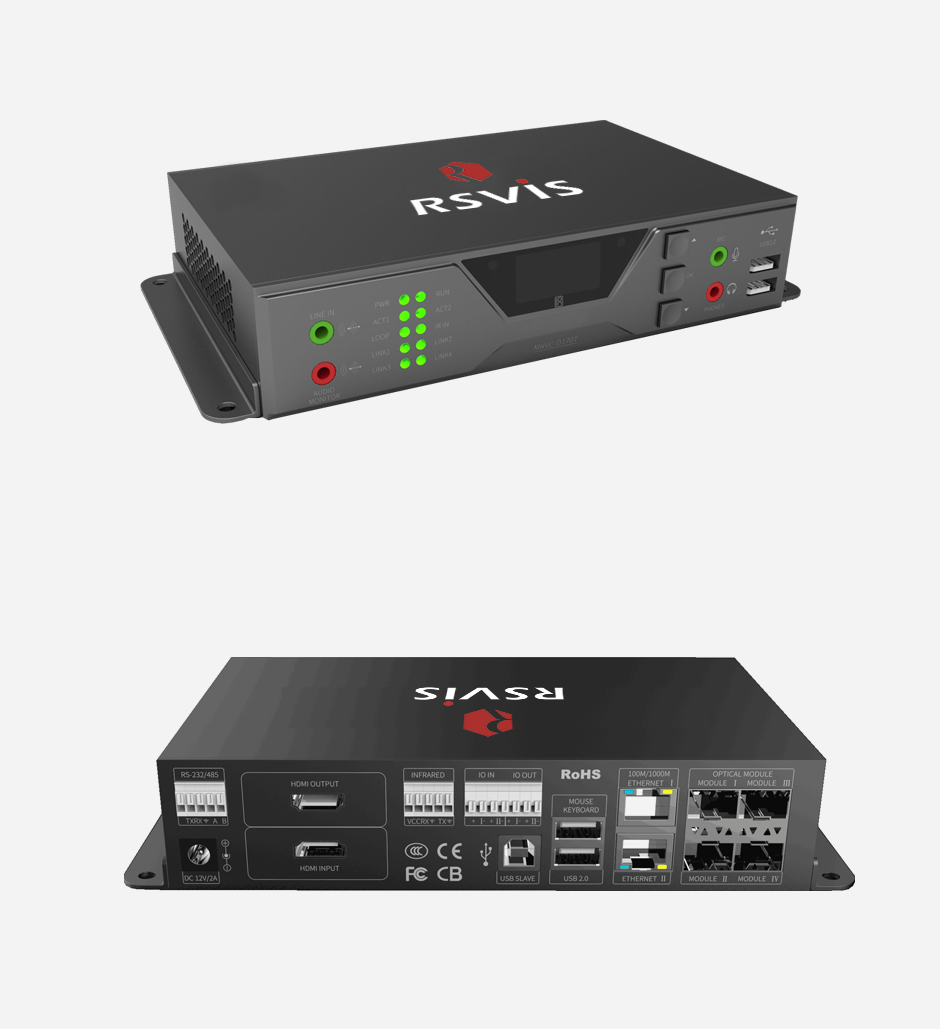

产品外观


产品外观

产品参数



产品型号 RS-DIS1200PI RS-DIS1200PO RS-DIS1200KI RS-DIS1200KO
产品名称 2K分布式输入节点 2K分布式输出节点 4K分布式输入节点 4K分布式输出节点
视频输入 1×DVI,最高支持1920×1200@60Hz / 1×HDMI,最高支持3840×2160@60Hz /
视频输出 1×DVI,最高支持1920×1200@60Hz 1×DVI,最高支持1920×1200@60Hz 1×HDMI,最高支持3840×2160@60Hz 1×HDMI,最高支持3840×2160@60Hz
音频输入 1×Line In,平衡立体声 / 1×Line In,平衡立体声 1×HDMI In,数字立体声 /
音频输出 / 1×Line Out,平衡立体声 / 1×Line Out,平衡立体声 1×HDMI Out,数字立体声
USB接口 1×方口USB Type-B母头 2×USB 2.0母头 1×方口USB Type-B母头,1×USB 3.0母头 1×USB 3.0母头,2×USB 2.0母头
网络接口 1×RJ45,10/100/1000Base-T combo 1×RJ45,10/100/1000Base-T combo 1×RJ45/SFP fiber,10/100/1000Base-T combo 1×RJ45/SFP fiber,10/100/1000Base-T combo
串口 1×3pin凤凰端子,RS-232 1×3pin凤凰端子,RS-485 1×3pin凤凰端子,RS-232 1×3pin凤凰端子,RS-485 2×3pin凤凰端子,RS-232 1×3pin凤凰端子,RS-485 2×3pin凤凰端子,RS-232 1×3pin凤凰端子,RS-485
继电器口 / / 2×2pin凤凰端子,最大24V 2×2pin凤凰端子,最大24V
IO口 / / 4×1pin凤凰端子 4×1pin凤凰端子
功耗 ≤10w ≤10w ≤12w ≤12w
尺寸 200.0(L)×144.5(W)×43.6(H) 200.0(L)×144.5(W)×43.6(H) 210.0(L)×150.0(W)×43.6(H) 210.0(L)×150.0(W)×43.6(H)
温度 工作温度:0~50℃ 储存温度:-20~70℃
湿度 工作湿度、储存湿度:10%~90%
平均故障间隔时间 30000小时
