投影边缘融合处理器 新一代4K超高清投影边缘融合器,3D图像融合显示,自由开窗,无缝拼接最佳解决方案

图像边缘融合器

系统简介

边缘融合器是将多组投影机投射出的画面进行边缘重叠,并通过融合技术显示出一个没有缝隙更加明亮,超大,高分辨率的整幅画面,画面的效果就象是一台投影机投射的画面的投影机融合处理系统。采用分布式设计理念,将信号接入、画面拼接、融合带处理等相关功能从系统上区分开,使得不同的功能在各自独立的硬件中处理实现,最大程度提升了设备的稳定性。内置多画面拼接处理器和融合生成两大功能,简化无缝投影显示系统的构架,信号源、融合器、投影机三点一线的结构即可完成无缝投影显示系统。采用卡笼式机箱设计,输入输出板卡自由组合,完成各类输入信号灵活接入,支持用于 SDI、 HDMI、DVI、VGA、CVBS复合视频等高标清视频源的多种输入和输出卡的组合。

图像校正


边缘融合器的几何校正极速处理算法,可快速调整柱面幕、平面幕、弧形幕等画面的缩放、平移、梯形校正、偏转校正等功能。

图像校正

3D融合显示


边缘融合器支持3D立体图像信号、平面图像信号混开窗口,支持左右眼复合立体信号无极倍频,给带来来震撼的3D图像显示效果。

3D融合显示

多窗口显示


边缘融合器独支持图像开窗功能,可支持多个不同的图像同时进行融合拼接处理,每个图像窗口都可进行位置、大小、漫游叠加。

多窗口显示

色域校正


边缘融合器独有的全色域校正技术,512组色域校正参数,支持暗场补偿功能,可有效消除多台投影仪间的颜色差异和投影融合的亮带。

色域校正

4K超高清


边缘融合器支持HDMI/DVI/SDI/DP等高清接口输入,输入支持1080P@50/60Hz、1920*1200、4K@30Hz等分辨率。

4K超高清

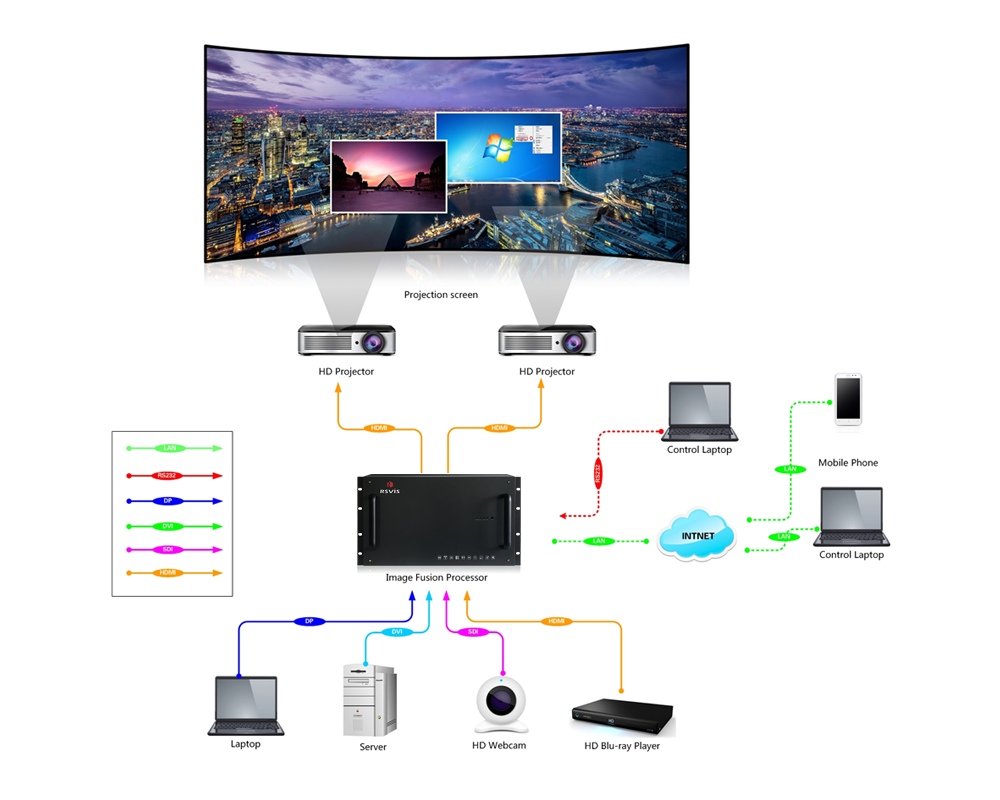

系统运行拓扑图


系统拓扑图

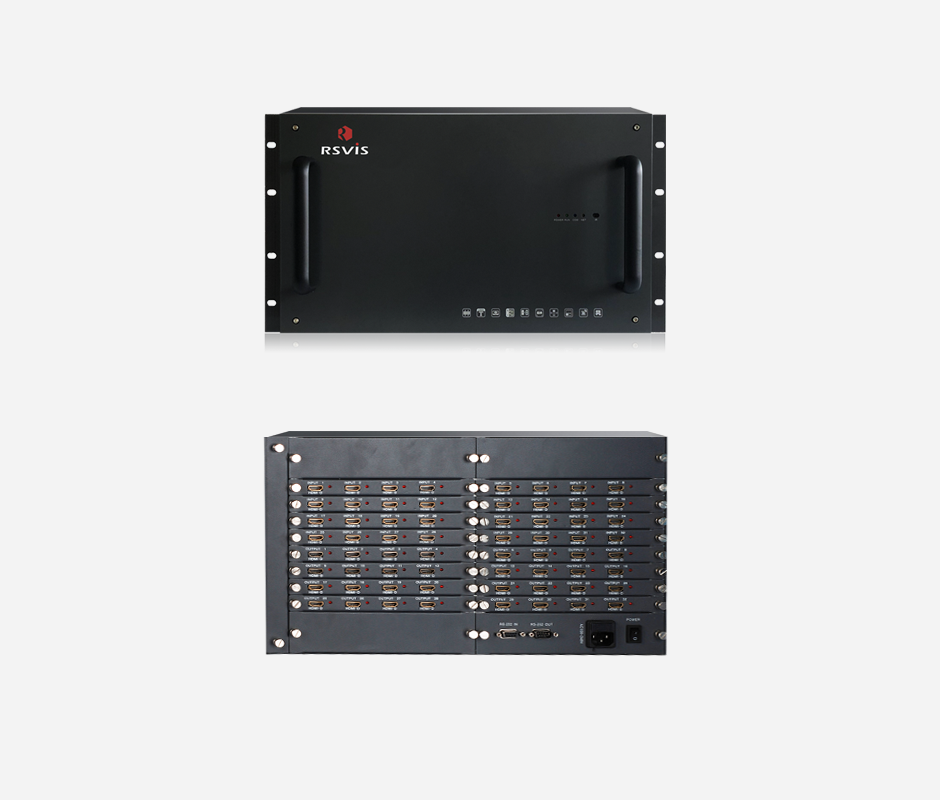

产品外观


产品外观

产品参数



产品型号 RS-RH0202 RS-RH0404 RS-RH0808 RS-RH1616 RS-RH3232
输入通道 最大2路HDMI/DVI/SDI/DP 最大4路HDMI/DVI/SDI/DP 最大8路HDMI/DVI/SDI/DP 最大16路HDMI/DVI/SDI/DP 最大32路HDMI/DVI/SDI/DP
输出通道 最大2路HDMI/DVI 最大4路HDMI/DVI 最大8路HDMI/DVI 最大16路HDMI/DVI 最大32路HDMI/DVI
机箱尺寸 2U 2U 2U 4U 8U
输入分辨率 1080P@50/60Hz、1920*1200、4K@30Hz
输出分辨率 单路1920*1200/1080P向下兼容
控制方式 面板/遥控/串口(软件)/网络
图像校正 几何校正、色域校正、白平衡校正
电源 100VAC ~ 240VAC, 50/60 Hz
输出功率 50W-200W
存储温度 -20°C~+60°C
工作温度 0℃-50℃
环境湿度 5%~ 75%
产品重量 5Kg-20Kg
